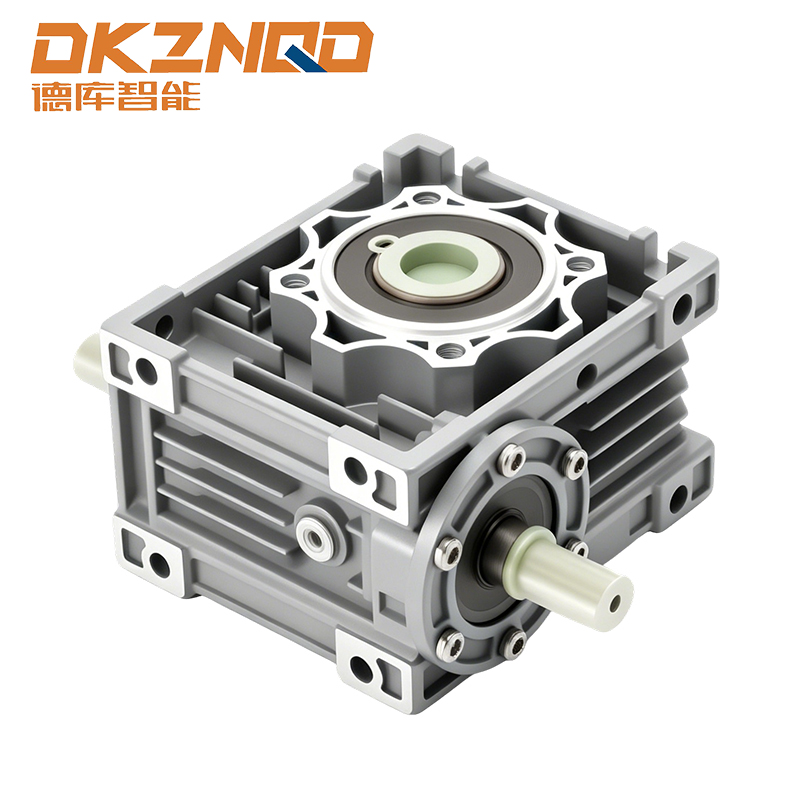

1. Temeljna arhitektura industrijskih reduktora zupčanika
An industrijski reduktor zupčanika (ili reduktor mjenjač ) je mehanički sklop koji smanjuje brzinu ulaznog vratila dok proporcionalno povećava izlazni moment. U modernim pogonskim sklopovima, rv pužni reduktor obitelj predstavlja specijalizirani podskup pravokutni pužni reduktor izvedbe kod kojih pužna osovina siječe os pužnog kotača pod 90 stupnjeva. Ova konfiguracija je nezamjenjiva kada prostorna ograničenja sprječavaju ugradnju a motor reduktora .
Za razliku od spiralnih ili planetarnih jedinica, na bazi crva industrijski reduktori postići visoke omjere redukcije u jednoj fazi—obično od 5:1 do 100:1. Za ekstremne zahtjeve, dvostupanjski pužni reduktor mjenjač može doseći omjere veće od 3000:1. Svojstveno djelovanje klizanja između brončanog puža i puža od kaljenog čelika stvara više trenja od zupčanika s kotrljajućim elementima, što izravno utječe na upravljanje toplinom i strategiju podmazivanja.
2. Pravokutni pužni reduktor: Kinematičke prednosti
Definirajuća geometrija a pravokutni pužni reduktor omogućuje preusmjeravanje snage od 90 stupnjeva bez koničnih zupčanika. Ovaj kompaktni raspored je kritičan za automatizirano vođena vozila, transportne sustave i strojeve za pakiranje gdje reduktor brzine za elektromotor moraju stati unutar uskih okvira. Ispod je označeni SVG prikaz toka momenta unutar tipičnog šuplja osovina pužni reduktor .
Prilikom odabira a pužni reduktor mjenjač , varijanta sa šupljim vratilom eliminira potrebu za zasebnom izlaznom spojkom, izravnom montažom na pogonska vratila stroja. Ovo smanjuje inerciju i aksijalni prostor do 30% u usporedbi s dizajnom s punim vratilom, čineći šuplja osovina pužni reduktor konfiguracije preferirani izbor za mješalice, pužnice i pogone okretne ploče.
3. Mjerne vrijednosti performansi: Pužni nasuprot spiralnih nasuprot planetarnih reduktora
Inženjerske odluke često propadaju industrijski reduktori s tehnologijom crva protiv spiralnih ili planetarnih alternativa. Tablica u nastavku sažima ključne diferencijatore po četiri kriterija kritična za a motor reduktora koristi se u kontinuiranim ciklusima rada.
| Parametar | Pužni reduktor | Helical Inline | Planetarni |
|---|---|---|---|
| Jednostupanjski maksimalni omjer | 100:1 | 8:1 | 10:1 |
| Mogućnost vožnje unatrag | Samozaključavanje (ne može se voziti unazad) | Potpuno reverzibilan | Potpuno reverzibilan |
| Raspon vršne učinkovitosti | 70% – 92% | 94% – 98% | 95% – 97% |
| Razina buke (dB @ 1 m) | 58 – 68 (prikaz, stručni). | 65 – 78 (prikaz, stručni). | 62 – 72 (prikaz, stručni). |
Primijetite da dok a pužni mjenjač visokog momenta žrtvuje učinkovitost u usporedbi sa spiralnim jedinicama, njegovo inherentno svojstvo samozaključavanja (iznad određenih omjera, obično >30:1) eliminira potrebu za vanjskim kočnicama u aplikacijama za podizanje i parkiranje. A reduktor brzine za elektromotor koji zahtijeva držanje okretnog momenta bez potrošnje energije čini dizajn puža jedinstveno prikladnim za vitla i dizalice kraka.
4. Dimenzioniranje industrijskih reduktora za teške uvjete rada: Opterećenje i toplinski čimbenici
Industrijski reduktori za teške uvjete rada mora se odabrati na temelju toplinske ocjene, a ne samo mehaničkog vršnog momenta. AGMA (American Gear Manufacturers Association) nazivna toplinska snaga definira maksimalnu kontinuiranu ulaznu snagu prije kvara maziva. Terenski podaci iz aplikacija za rukovanje materijalom pokazuju da premale veličine a reduktor mjenjač za samo 15% smanjuje životni vijek za više od 50% zbog ubrzanog trošenja brončanog pužnog kotača.
4.1 Kritični izborni parametri za pužne reduktore pod pravim kutom
- Faktor usluge: Za transportere s umjerenim udarom koristite 1,25; za drobilice ili miješalice, koristite minimalno 1,75.
- Ograničenje brzine unosa: Većina rv pužni reduktor jedinice prihvaćaju 1400-1800 okretaja u minuti, ali iznad 2000 okretaja u minuti zahtijevaju uravnotežene pužne osovine i sintetička maziva.
- Orijentacija montaže: Jedinice sa šupljim vratilom moraju imati reakcijske šipke montirane na nogu, prirubnicu ili polugu zakretnog momenta.
U jednoj rekonstrukciji proizvodne trake automobila, zamjenjujući konvencionalne reduktore s paralelnim vratilima kompaktnim pravokutni pužni reduktors smanjena omotnica pogonskog sklopa za 42% uz zadržavanje učinkovitosti od 88%, isključivo zahvaljujući optimiziranim omjerima središnje udaljenosti i prisilnoj cirkulaciji ulja.
Za ciklički rad (npr. indeksne tablice), uvijek provjerite dopušteni startni moment: a motor reduktora s pužnim pogonom može izdržati do 200% nazivnog momenta za 2-3 sekunde, ali toplinska ravnoteža određuje RMS radni ciklus.
5. Strategije podmazivanja za dugotrajne pužne mjenjače
Trenje klizanja u a pužni reduktor mjenjač stvara značajnu toplinu. Vrhunska sintetička poliglikolna (PG) ulja nadmašuju mineralna ulja za 10-15°C smanjenjem temperature u stabilnom stanju. Za a industrijski reduktori za teške uvjete rada primjena radi 24/7, intervali izmjene ulja sežu od 4000 sati (mineralno) do 12000 sati (sintetičko). Tablica u nastavku prikazuje preporučene stupnjeve viskoznosti na temelju uvjeta okoline.
| Raspon temperature okoline (°C) | Mineralno ulje ISO VG | Sintetički PAO/PG | Interval izmjene ulja (sati) |
|---|---|---|---|
| -10 do 15 | VG 150 | VG 100 | 5000 |
| 15 do 40 | VG 220 | VG 150 | 4000 |
| 40 do 60 | VG 320 | VG 220 | 2500 |
Za šuplja osovina pužni reduktor modeli s okomitom izlaznom orijentacijom, podmazivanje prskanjem ulja može biti nedovoljno iznad 4" središnje udaljenosti; prisilna cirkulacija ulja ili podmazivanje mašću (s 50% kraćim intervalima ponovnog podmazivanja) postaje obavezno.
6. Usklađivanje motora reduktora s pogonima promjenjive frekvencije
Kada je a motor reduktora spaja pužni reduktor s elektromotorom, VFD rad ispod 20 Hz smanjuje unutarnje hlađenje. Brzina klizanja pužnog kotača pada proporcionalno, rizikujući granično podmazivanje. Stoga, za aplikacije koje zahtijevaju širok raspon brzina (npr. indeksiranje pakiranja), odaberite a pravokutni pužni reduktor s pomoćnim rashladnim rebrima i zasebnim motornim ventilatorom. Terenski testovi pokazuju da a reduktor brzine za elektromotor radi na 15 Hz bez prisilnog hlađenja gubi 35% toplinskog kapaciteta.
Ako koristite standard industrijski reduktori paketu s IEC adapterom za motor, uvijek osigurajte da ulazna brtva može izdržati maksimalni broj okretaja motora, a ne samo nazivnu brzinu. mnogi rv pužni reduktor kvarovi potječu od pregrijavanja usne brtve uzrokovane prekomjernom brzinom tijekom VFD uvjeta prenapona.
7. Performanse inspirirane kućištem: pužni mjenjač s visokim zakretnim momentom u sustavima transportera
Punionica pića zamijenila je 30% reduktora sa zavojnim ukošenim kutom pužni mjenjač visokog momenta jedinice iste veličine okvira. Tijekom 18 mjeseci zabilježeni su sljedeći podaci na 24 proizvodne linije:
- Ukupno vrijeme zastoja zbog kvara mjenjača smanjeno je za 22% (samozaključavanje puža spriječilo je udarna opterećenja od povratne vožnje).
- Prosječni izlazni okretni moment povećan je za 17% pri istoj amperaži motora zbog optimiziranih kutova puža.
- Trošak održavanja po reduktor mjenjač pao s 340 USD godišnje na 210 USD godišnje, prvenstveno zbog duljeg vijeka trajanja ulja.
Ovo pokazuje da je dobro specificiran pužni reduktor mjenjač može nadmašiti tradicionalne dizajne i po pouzdanosti i po ukupnom trošku vlasništva, posebno tamo gdje prevladavaju velika udarna opterećenja i ograničen pristup.

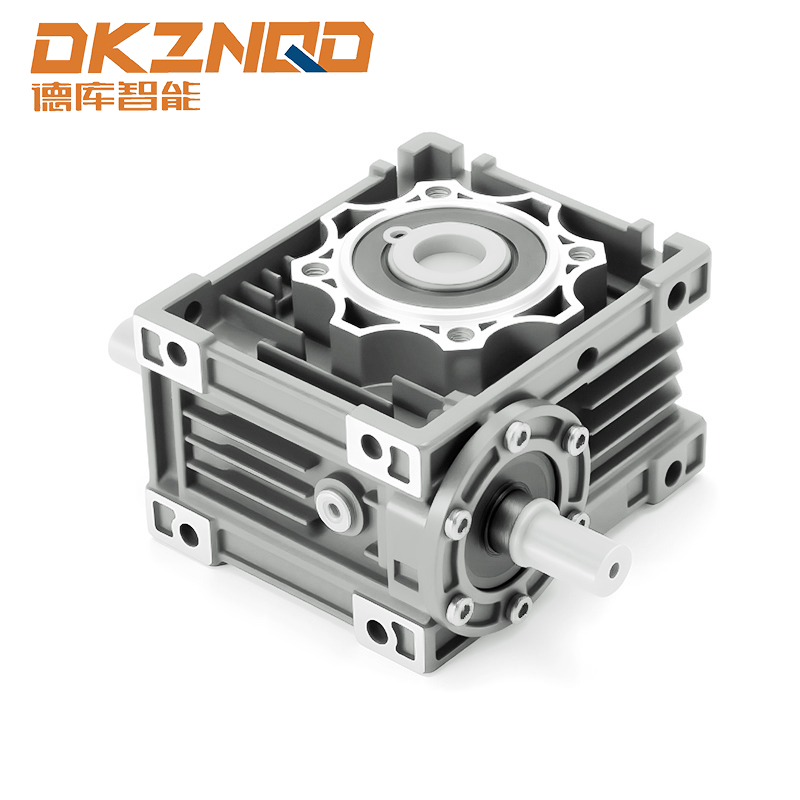

Poprečni presjek tipičnog reduktora pužnog zupčanika RV koji ističe sučelje puža od kaljenog čelika i brončanog kotača 8. Stručni odgovori na uobičajena pitanja o reduktorima
P1: Koja je tipična učinkovitost reduktorskog mjenjača s pužnim zupčanikom?
Jednostupanjske pužne jedinice kreću se od 70% učinkovitosti pri omjeru 100:1 do 92% pri omjeru 5:1. Za pužni mjenjač visokog momenta primjene pod kontinuiranim opterećenjem, očekujte 80-85% s odgovarajućim sintetičkim uljem. Dizajni s dva stupnja padaju na 50-65%, ali nude omjere iznad 1000:1.
P2: Može li se reduktor pužnog zupčanika pod pravim kutom pokretati unatrag s izlazne strane?
Općenito, ne. S omjerima većim od 30:1, kut trenja premašuje vodeći kut, stvarajući stanje samokočenja. Ovo čini pravokutni pužni reduktors idealno za dizalice i parkirne kočnice. Za omjere ispod 15:1 moguća je ograničena vožnja unazad, ali pogledajte podatke proizvođača o preokretu momenta.
P3: Kako mogu izabrati između pužnog reduktora sa šupljom osovinom ili pune osovine?
Odaberite šuplja osovina pužni reduktor kod izravne montaže na osovinu stroja (npr. remenicu transportera, osovinu miješalice) štedi prostor i eliminira spojke. Verzije s punom osovinom su poželjnije kada je reakcija poluge zakretnog momenta nepredvidiva ili kada se koriste limitatori zakretnog momenta. Šuplje vratilo također smanjuje visinsko opterećenje do 40%.
P4: Jesu li teški industrijski reduktori s pužnim prijenosnicima prikladni za rad 24/7?
Da, ali toplinsko dimenzioniranje je kritično. Za trajni rad odaberite jedinicu s najmanje 1,4 servisnim faktorom i prisilnim hlađenjem ulja ako temperatura okoline prelazi 35°C. mnogi industrijski reduktori za teške uvjete rada u rudarstvu transporteri rade 20 000 sati s uzorkovanjem ulja svaka 3 mjeseca i sintetičkih maziva.
P5: Koliki je životni vijek reduktora RV pužnog zupčanika pod nazivnim opterećenjem?
An rv pužni reduktor ispravno podmazan i poravnat obično pruža 15 000-25 000 sati L10 život (90% preživljavanje). Trošenje brončanog kotača primarno je ograničenje; nakon 12 000 sati provjerite zazor. Korištenje motor reduktora s mekim startom može udvostručiti vijek trajanja pužnog kotača.
