Razumijevanje uloge kontrole brzine u fluidnim sustavima
Industrijska proizvodnja i postrojenja za obradu tekućina uvelike se oslanjaju na motorizirane sustave za premještanje tekućina, plinova i materijala. Povijesno gledano, ti su sustavi radili konstantnom brzinom, oslanjajući se na mehaničke uređaje za prigušivanje kao što su ventili, prigušnice ili premosne petlje za regulaciju protoka i tlaka. Ovaj tradicionalni pristup uvodi značajno mehaničko naprezanje, skraćuje životni vijek opreme i gubi znatne količine električne energije. Kako bi riješili te operativne neučinkovitosti, moderni industrijski sustavi koriste tehnologiju elektroničke kontrole brzine kako bi izravno uskladili snagu motora sa zahtjevima u stvarnom vremenu.
U primjenama pumpanja, potražnja za tekućinom kontinuirano fluktuira na temelju proizvodnih ciklusa, promjena tlaka u sustavu i zahtjeva obrade. Rad crpke pri punoj brzini uz gušenje izlaza pomoću kontrolnog ventila je ekvivalentan vožnji vozila s potpuno pritisnutom papučicom gasa dok se brzina vozila regulira pomoću papučice kočnice. Elektronička regulacija brzine eliminira ovaj gubitak dinamičkim mijenjanjem brzine rotacije glavnog pokretača. Ova tehnička analiza istražuje temeljne inženjerske principe kontrole brzine, dinamike fluida i integracije preciznih mehaničkih pogona u zahtjevnim aplikacijama.
Definiranje tehnologije: Što je VFD?
Kada se inženjerski timovi susreću s industrijskim fluidnim sustavima, često se postavlja temeljno pitanje: što je vfd i kako se povezuje s postojećom infrastrukturom? Pogon varijabilne frekvencije, obično skraćeno VFD, elektronički je uređaj za pretvorbu snage koji se koristi za regulaciju brzine i rotacijskog momenta trofaznog indukcijskog motora. Manipuliranjem frekvencije i napona električne energije koja se dovodi u motor, pogon omogućuje operaterima da postignu beskonačno podesivu kontrolu brzine u cijelom radnom rasponu pokretane opreme.
Razumijevanje što je vfd zahtijeva gledanje izvan jednostavnog podešavanja brzine; to je inteligentni upravitelj energije. U tipičnim industrijskim okruženjima, električna energija se isporučuje kao izmjenična struja na fiksnoj frekvenciji, obično pedeset ili šezdeset herca. Indukcijski motor spojen izravno na ovu strujnu liniju okretat će se fiksnom sinkronom brzinom određenom brojem magnetskih polova u statoru motora. A što je pogon varijabilne frekvencije sustav prekida ovaj kruti odnos pretvaranjem dolazne struje fiksne frekvencije izmjenične struje u izlaznu struju izmjenične struje varijabilne frekvencije i napona. Ova mogućnost transformira standardni motor s fiksnom brzinom u sredstvo s podesivom brzinom sposobno za preciznu kontrolu procesa.
Provedba vfds pogoni promjenjive frekvencije obuhvaća bezbrojna industrijska područja, uključujući postrojenja za pročišćavanje vode, postrojenja za kemijsku obradu, rashladne tornjeve i rafinerije nafte. Unutar ovih okruženja, a pogon promjenjive frekvencije za pumpe služi kao primarni mehanizam za balansiranje hidraulike sustava, sprječavanje vodenog udara i smanjenje potrošnje energije. Prilagodbom brzine motora da odgovara točnim krivuljama sustava, ovi pogoni eliminiraju potrebu za restriktivnim mehaničkim ventilima, povećavajući i pouzdanost i ponovljivost procesa.
Kako radi pogon s promjenjivom frekvencijom: tri unutarnje faze
Pretvorba električne energije s fiksnom frekvencijom u izlaz s podesivom frekvencijom uključuje tri različita električna podsustava koji rade u seriji unutar kućišta pogona. Ovi stupnjevi rade uzastopno kako bi ispravili, filtrirali i invertirali električnu energiju, osiguravajući da priključeni motor dobije visoko kontrolirani električni valni oblik.
Ispravljački stupanj
Početni stupanj sastoji se od poluprovodničkog ispravljačkog mosta koji prihvaća dolazni trofazni izmjenični napon iz vodova. Koristeći niz dioda velike snage ili ispravljača kontroliranih silicijem, ovaj stupanj pretvara dvosmjernu izmjeničnu struju u jednosmjernu istosmjernu struju. Ovaj proces predstavlja temeljni korak odvajanja motora od frekvencije mreže.
Filter istosmjerne sabirnice
Izlaz iz stupnja ispravljača je pulsirajući istosmjerni napon koji sadrži značajno električno valovitost. Drugi stupanj koristi ogromnu bateriju kondenzatora za teške uvjete rada, često uparene s induktivnim prigušnicama, kako bi se izgladile te fluktuacije. Ovaj filtrirani srednji stupanj osigurava čist, stabilan rezervoar istosmjerne struje visokog napona za završni stupanj pretvorbe.
Inverterski stupanj
Završni stupanj koristi bipolarne tranzistore s izoliranim vratima velike brzine za pretvaranje stabilnog istosmjernog napona sabirnice natrag u izmjenični valni oblik. Uključivanjem i isključivanjem ovih tranzistora tisućama puta u sekundi, pogon stvara niz naponskih impulsa. Ova tehnika, poznata kao modulacija širine pulsa, sintetizira simulirani valni oblik sinusne struje na točnoj frekvenciji i naponu koji su potrebni za proces.
Dinamika pumpanja i rad s promjenjivom brzinom
Kako bi se maksimalno povećala korisnost hardvera za kontrolu brzine, inženjeri moraju procijeniti specifične fizičke zakone koji upravljaju pogonskom opremom. Centrifugalne pumpe, koje čine veliku većinu industrijskih sustava za distribuciju tekućine, rade pod određenim skupom fizičkih principa poznatih kao zakoni afiniteta. Ovi matematički odnosi određuju kako promjene u brzini vratila utječu na brzinu protoka, tlak pražnjenja i snagu kočnice.
Prema ovim načelima, brzina protoka tekućine mijenja se u izravnom, linearnom razmjeru s promjenom brzine osovine. Međutim, ispusni tlak ili visina koju razvija crpka mijenja se proporcionalno kvadratu promjene brzine. Što je najvažnije, električna snaga koju troši motor mijenja se proporcionalno kubu promjene brzine. Ovaj kubični odnos čini matematičku osnovu za iznimne mogućnosti uštede energije ostvarene kroz moderne kontrole brzine motora.
Pri korištenju VFD kontrole brzine za industrijske crpke, čak i manje smanjenje radne brzine daje neproporcionalno veliko smanjenje potrošnje energije. Na primjer, smanjenje brzine motora crpke za dvadeset posto rezultira teoretskim smanjenjem zahtjeva za snagom od gotovo pedeset posto. To čini varijabilnu kontrolu brzine beskrajno boljom od mehaničkog prigušivanja, gdje motor nastavlja crpiti punu snagu dok se bori protiv zatvorenog ventila, trošeći energiju kao toplinu i trenje unutar kućišta pumpe.
Mjerljive prednosti implementacije VFD-ova u crpnu infrastrukturu
Integracija moderne energetske elektronike u infrastrukturu za rukovanje tekućinama pruža sveobuhvatne operativne prednosti koje se protežu daleko iznad jednostavne štednje energije. Ove prednosti izravno utječu na pouzdanost postrojenja, proračune za održavanje i preciznost procesa.
- Značajne uštede energije: Usklađujući potrošnju električne energije sa zahtjevima procesa u stvarnom vremenu, postrojenja eliminiraju rasipanje energije svojstveno premosnim sustavima i regulacijskim ventilima za prigušivanje.
- Mogućnosti laganog pokretanja: Elektronička kontrola eliminira visoku udarnu struju tijekom ubrzavanja motora, sprječava lokalizirane padove napona i smanjuje mehaničke udare u cijelom pogonskom sklopu.
- Precizna regulacija procesa: Integracija povratne sprege zatvorene petlje omogućuje pogonu da dinamički prilagođava brzine na temelju transmitera tlaka, temperature ili protoka, stabilizirajući cjelokupni proces.
- Produljeni vijek mehaničkog trošenja: Rad pri nižim brzinama smanjuje trošenje impelera pumpe, mehaničkih brtvi vratila i unutarnjih ležajeva, produžujući srednje vrijeme između kvarova.
- Uklanjanje vodenog udara: Programirane rampe ubrzanja i usporavanja sprječavaju nagle promjene brzine unutar sustava cjevovoda, sprječavajući katastrofalne skokove tlaka.
Donja tablica ističe operativne razlike između tradicionalnih crpnih sustava fiksne brzine i moderniziranih instalacija pogona varijabilne frekvencije po kritičnim inženjerskim parametrima.
| Radni parametar | Fiksna brzina s prigušnim ventilom | Kontrola pogona promjenjive frekvencije |
|---|---|---|
| Potrošnja energije motora | Ostaje visoka bez obzira na stvarne zahtjeve protoka tekućine | Smjeruje se kubično sa smanjenjem brzine motora |
| Početni udar struje | Do šest do osam puta normalna struja punog opterećenja | Kontrolirano ubrzanje; nikad ne prelazi nazivno opterećenje pri punom opterećenju |
| Mehanička opterećenja na brtvama | Visoka zbog protutlaka i konstantnog rada pri najvećoj brzini | Sveden na minimum zbog smanjenih brzina osovine i niskih vibracija |
| Upravljanje tlakom u sustavu | Regulirano mehaničkim ograničenjem; sklon naglim skokovima | Održava se glatko putem elektroničkih povratnih petlji |
| Faktor snage sustava | Značajno se razgrađuje pod smanjenim mehaničkim opterećenjem | Održava se na visokoj razini u cijelom radnom rasponu |
Klasifikacija zakretnog momenta i alternativne industrijske primjene
Opterećenja industrijskih strojeva općenito se kategoriziraju u dvije glavne vrste na temelju njihovih zahtjeva za okretnim momentom: promjenjivi zakretni moment i konstantni zakretni moment. Centrifugalne crpke i ventilatori predstavljaju opterećenja promjenjivog momenta, gdje potrebni moment raste s kvadratom brzine. Nasuprot tome, pumpe s pozitivnim pomakom, transportni sustavi, klipne miješalice i kompresori zahtijevaju identičan okretni moment bez obzira na radnu brzinu.
Implementacija VFD aplikacija s konstantnim zakretnim momentom zahtijeva različite tehničke specifikacije u usporedbi sa standardnim instalacijama centrifugalne pumpe. Za konstantna opterećenja zakretnim momentom, pogon mora osigurati konzistentnu izlaznu struju u svom cijelom frekvencijskom rasponu kako bi se osiguralo da motor može svladati otpor pri niskim brzinama bez pregrijavanja. Industrijske miješalice za teške uvjete rada ili pumpe s pozitivnim pomakom oslanjaju se na ove specijalizirane postavke za rukovanje visokoviskoznim tekućinama bez zastoja tijekom ciklusa niske brzine.
Slično tome, kompresor pogona varijabilne frekvencije predstavlja još jednu uobičajenu primjenu konstantnog momenta koja se nalazi u industrijskim proizvodnim pogonima. Zračni kompresori suočavaju se s brzo promjenjivim zahtjevima za zrakom tijekom proizvodne smjene. Korištenje pogona podesive brzine omogućuje kompresoru da modulira svoju brzinu vrtnje kako bi održao savršeno stabilan tlak zraka u sustavu, eliminirajući vrlo neučinkovite start-stop cikluse ili kontinuirani prazan hod bez opterećenja tipičan za standardne sheme upravljanja kompresorom.
Sinergija mehaničkog pogona: spajanje VFD-ova s visokoučinkovitim zupčanicima
Dok elektronička kontrola brzine optimizira električni ulaz u motor, sustav mehaničkog prijenosa odgovoran za isporuku te snage pogonjenoj opremi mora biti jednako optimiziran. Industrijski sustavi visoke potražnje zahtijevaju robusne mehaničke komponente sposobne za rukovanje promjenjivim brzinama rotacije, preokrenutim opterećenjima i visokim profilima zakretnog momenta bez ugrožavanja ukupne učinkovitosti sustava.

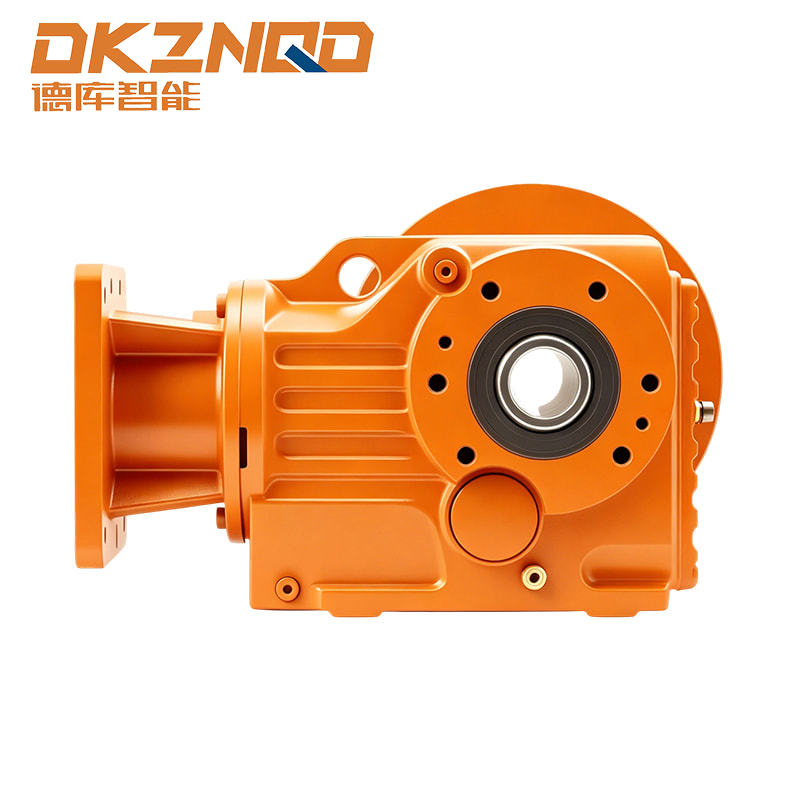

Slika ispod ilustrira tipičnu konfiguraciju industrijskog motora s reduktorom visokih performansi dizajniranu za rukovanje zahtjevnim profilima promjenjive brzine i održavanje mehaničke učinkovitosti u teškim radnim okruženjima.
Kada motor uspori pod elektroničkom kontrolom brzine, usporava i njegov unutarnji ventilator za hlađenje, što može dovesti do nakupljanja topline ako motor dulje vrijeme radi s visokim momentom. Korištenje visokoučinkovitog helikoidnog reduktora s konusnim zupčanikom omogućuje motoru da radi unutar svog optimalnog opsega broja okretaja u minuti, istovremeno osiguravajući potrebno mehaničko smanjenje brzine na izlaznom vratilu. Ova sinergija štiti električne komponente od toplinske degradacije, dok pruža maksimalnu mehaničku pouzdanost cjelokupnom procesu postrojenja.
Izračun uštede energije s VFD pogonima: Scenarij iz stvarnog svijeta
Kako bi se u potpunosti opravdala kapitalna investicija potrebna za uvođenje elektroničkih sustava za kontrolu brzine, inženjerski timovi postrojenja moraju procijeniti dugoročne financijske učinke. Financijska održivost ovih instalacija postaje očigledna kada se pogleda ušteda energije s VFD pogonima tijekom produženog radnog vremena.
Razmotrite industrijsku pumpu vode za hlađenje koju pokreće indukcijski motor od devedeset kilovata koji neprekidno radi tijekom cijele godine. U standardnoj instalaciji koja koristi mehanički prigušni ventil, motor kontinuirano izvlači približno devedeset i dva kilovata električne energije iz mreže kako bi prevladao trenje sustava i ograničenja prigušivanja. Uz standardne industrijske stope korisnosti, kontinuirani rad ovog nemoduliranog sredstva predstavlja značajan osnovni operativni trošak.
Ako je sustav naknadno opremljen elektroničkim pogonom brzine i prosječna potrebna brzina protoka padne na osamdeset posto maksimalnog kapaciteta tijekom polovice radne godine, potrebna snaga značajno pada. Prema zakonima o afinitetu centrifugalne pumpe, rad brzinom od osamdeset posto smanjuje potrebnu električnu snagu na približno četrdeset sedam posto nazivnog punog opterećenja. Sljedeća analitička tablica pokazuje godišnju potrošnju energije i financijske implikacije ove strategije smanjenja brzine.
| Operativna metrika godišnje | Tradicionalni sustav prigušivanja | Sustav s promjenjivom brzinom |
|---|---|---|
| Radni period visokog protoka (100% brzina) | 4380 sati na 92 kW | 4380 sati pri 93 kW (uključuje gubitak pogona) |
| Radni period niskog protoka (80% brzine) | 4380 sati na 92 kW | 4380 sati pri 44 kW |
| Ukupna godišnja potrošnja električne energije | 805920 kilovat-sati | 600060 kilovat-sati |
| Ostvarene neto uštede energije | Osnovna referentna vrijednost | Godišnje se uštedi 205860 kilovat-sati |
| Smanjenje operativnih troškova | 0% Smanjenje | Približno 25% smanjenja troškova električne energije |
Ovaj izračunati scenarij naglašava financijske koristi ostvarene primjenom modulacije brzine na procese rukovanja tekućinama. Uz izravnu uštedu električne energije, smanjenje radnih sati sustava pri maksimalnom tlaku produljuje životni vijek mehaničkih komponenti, smanjuje troškove održavanja pogona i smanjuje neplanirane zastoje u proizvodnji.
Često postavljana pitanja o pogonima promjenjive frekvencije
P1: Može li bilo koji standardni industrijski AC indukcijski motor raditi s pogonom promjenjive frekvencije?
Većina modernih trofaznih AC indukcijskih motora može raditi s elektroničkim pogonom za regulaciju brzine. Međutim, stariji motori ili motori projektirani bez odgovarajuće izolacije mogu doživjeti degradaciju izolacije zbog brzih skokova napona generiranih preklapanjem modulacije širine pulsa. Za optimalnu pouzdanost, motori bi trebali zadovoljavati standardne industrijske specifikacije za rad s pretvaračem, osiguravajući visokotemperaturnu izolaciju i odgovarajuću zaštitu ležajeva integrirane u dizajn.
P2: Koja je minimalna brzina pri kojoj industrijska pumpa može sigurno raditi pomoću VFD-a?
Minimalna radna brzina u potpunosti ovisi o dizajnu pumpe i načinu hlađenja motora. Centrifugalne crpke općenito ne bi trebale raditi ispod brzine potrebne za prevladavanje statičkog tlaka glave sustava, budući da rad ispod ove točke dovodi do stanja nultog protoka koje može pregrijati crpku. Iz perspektive motora, standardni potpuno zatvoreni motori hlađeni ventilatorom gube učinkovitost hlađenja pri niskim brzinama. Ako je potreban neprekidni rad s malom brzinom, treba upotrijebiti pomoćni ventilator za hlađenje s konstantnom brzinom ili visokoučinkoviti reduktor.
P3: Kako pogoni promjenjive brzine utječu na ukupni faktor snage industrijskog postrojenja?
Standardni AC indukcijski motori uzrokuju značajno smanjenje faktora snage kada rade ispod nazivnog mehaničkog opterećenja. Kada je instaliran elektronički regulator brzine, diodni ispravljački most na ulaznoj strani održava visok faktor snage pomaka, obično iznad devedeset pet posto, u cijelom rasponu brzine i opterećenja. Ova visoka učinkovitost štiti industrijske objekte od komunalnih kazni povezanih s operacijama s niskim faktorom snage.
P4: Koja je primarna operativna razlika između mekog pokretača i VFD-a?
Meki pokretač koristi se isključivo za kontrolu struje i momenta motora tijekom početne faze pokretanja, smanjujući mehanički udar postupnim povećanjem napona prije zaključavanja u standardnu brzinu mreže. Pogon varijabilne frekvencije pruža potpuno istu mogućnost mekog pokretanja, ali održava potpunu kontrolu nad brzinom i momentom motora tijekom cijelog radnog ciklusa, dopuštajući kontinuiranu prilagodbu tijekom proizvodnje.
