Razumijevanje NEMA logike numeriranja okvira
NEMA broj okvira nije marketinška oznaka. To je kodirana referenca na fizičku geometriju ugradnje, prvenstveno visinu vratila, koja tehničaru za održavanje omogućuje zamjenu motora među proizvođačima bez ponovnog crtanja osnovne ploče. Nakon što se shvati logika numeriranja, an tablica veličina okvira elektromotora prestaje izgledati kao zid brojeva i počinje raditi kao tablica za traženje stvarnih dimenzija.
Osnovno pravilo je jednostavno: podijelite prve dvije znamenke broja okvira s četiri, a rezultat je visina središnje crte osovine iznad baze, mjerena u inčima. Okvir od 143T stoga ima visinu osovine od 3,5 inča, a okvir od 256T ima visinu osovine od 6,25 inča. Ovaj pojedinačni odnos je okosnica svakog nema veličine okvira motora tablicu koju objavljuju tijela za standardizaciju i integratori opreme.
- Prve dvije znamenke: visina osovine podijeljena s 4, u inčima
- Treća znamenka: kodirana referenca na udaljenost između montažnih nogu (duljina okvira)
- Slovni sufiks: konfiguracija montaže, kao što je T za standardizirane dimenzije osovine ili C za blisko spregnutu čeonu montažu
Okviri koji dijele iste prve dvije znamenke, kao što su 143T i 145T, imaju identičnu visinu osovine, ali različit razmak stopala, zbog čega zamjenski motor koji se ubacuje mora odgovarati punoj oznaci okvira, a ne samo vodećim brojevima.
Povijesno gledano, numeriranje okvira razvilo se kroz nekoliko revizija prije nego što je standard T-okvira postao dominantan. Stariji U-okvir i raniji nestandardizirani dizajni koristili su drugačija proporcionalna pravila, zbog čega bi tehničar koji izvlači motor iz opreme instalirane prije nekoliko desetljeća mogao pronaći broj okvira koji uopće ne slijedi logiku dijeljenja na četiri. Prilikom zamjene starih motora, vrijedi provjeriti datum na natpisnoj pločici i upućivati na arhiviranu tablicu okvira radije nego pretpostaviti da se trenutno pravilo T-okvira primjenjuje retroaktivno.
Praktična vrijednost ovog sustava numeriranja najjasnije se pokazuje tijekom hitnih zamjena. Tim za održavanje suočen s neplaniranim kvarom motora na proizvodnoj liniji nema vremena za izradu nacrta novog hardvera za montažu. Čitanje oznake okvira s natpisne pločice i uspoređivanje s objavljenim nema veličine motora referenca omogućuje timu da potvrdi, u nekoliko minuta, hoće li rezervni dio ili narudžba dobavljača istog dana fizički odgovarati postojećoj bazi, spojnici i usmjeravanju cijevi.
Tablica standardnih NEMA okvira motora i dimenzija
Donja tablica sažima uobičajeno navedene okvire za male i srednje industrijske motore. Dimenzije su približne nominalne vrijednosti u inčima, u skladu s objavljenim tablicama NEMA MG 1 i namijenjene su za preliminarni rad na izgledu, a ne za konačno odobrenje crteža.
| Okvir | Visina osovine (D) | Promjer osovine (U) | Baza do centra (D) | Duljina stopala (2E) | Tipični HP asortiman |
|---|---|---|---|---|---|
| 48 | 3,00 in | 0,500 in | 3,00 in | 3,75 in | 1/4 do 3/4 |
| 56 | 3,50 in | 0,625 in | 3,50 in | 4,50 in | 1/3 do 3 |
| 143T | 3,50 in | 0,875 in | 3,50 in | 5,50 in | 1 do 1,5 |
| 145T | 3,50 in | 0,875 in | 3,50 in | 6,50 in | 1,5 do 3 |
| 182T | 4,50 in | 1,125 in | 4,50 in | 7,50 in | 3 do 5 |
| 184T | 4,50 in | 1,125 in | 4,50 in | 8,50 in | 5 do 7,5 |
| 213T | 5,25 in | 1.375 in | 5,25 in | 9,50 in | 7,5 do 10 |
| 215T | 5,25 in | 1.375 in | 5,25 in | 11.00 in | 10 do 15 |
| 254T | 6,25 in | 1,625 in | 6,25 in | 12,50 in | 15 do 20 |
| 256T | 6,25 in | 1,625 in | 6,25 in | 14,50 in | 20 do 25 |
Čitajući ovo tablica dimenzija okvira motora ispravno znači prepoznati da se visina osovine i promjer osovine zajedno skaliraju u fiksnim koracima, tako da postrojenje koje standardizira nekoliko obitelji okvira može predvidjeti zahtjeve za spojke i klinove prije nego što stigne zamjenski motor.
Duljina stopala, gore navedena kao dimenzija 2E, često je vrijednost koja otežava inače jednostavnu zamjenu. Dva motora s identičnom visinom osovine, kao što su 143T i 145T, pričvrstit će se za baze s različitim razmakom otvora za noge, tako da tehničar koji samo provjeri visinu osovine prije naručivanja rezervnog može završiti s motorom koji se neće poravnati s postojećim utorima na osnovnoj ploči. Držanjem ispisane kopije tablice s punim dimenzijama u blizini kućišta dijelova, umjesto oslanjanja na pamćenje vodećih znamenki, izbjegava se ova ponovljena pogreška.
Rasponi konjskih snaga prikazani u tablici su tipični, a ne apsolutni. Dizajneri motora mogu gurnuti određeni okvir prema gornjem kraju njegovog raspona konjskih snaga koristeći poboljšane materijale za namatanje ili visokoučinkovite lamelirane hrpe, tako da je uobičajeno vidjeti dva motora u istom okviru odvojena primjetnom razlikom u nazivnoj snazi. Kada je okretni moment, a ne samo konjska snaga, ograničavajući faktor za primjenu, provjera okretnog momenta na natpisnoj pločici uz dimenzije okvira daje potpuniju sliku od same konjske snage.
Dimenzija od baze do središta, navedena kao D u većini tablica, važna je za okomiti razmak u tijesnim instalacijama kao što su podzemne pumpne stanice ili zatvorene klizače opreme. Potvrdom ove dimenzije prije narudžbe sprječava se situacija u kojoj ispravno uokviren motor ne može fizički ukloniti prepreku iznad glave nakon što je pričvršćen vijcima na mjesto.
Objašnjene vrste montaže motora NEMA C-lice
Sufiks C identificira motor napravljen za blisko spojenu instalaciju montiranu na lice, najčešće uparen s pumpama, mjenjačkim kutijama i puhalima gdje se pogonska oprema pričvršćuje izravno na prednju stranu motora, umjesto da se spaja preko fleksibilne spojke i zasebnog nosača ležaja.
Dimenzije motora okvira 56C
The 56c dimenzije motora okvira Oznaka je jedna od najčešće specificiranih malih veličina C-lice jer pokriva širok frakcijski i nizak integralni raspon konjskih snaga dok zadržava kompaktan krug vijaka. Tipični motor 56C koristi kružni promjer vijka od 4,5 inča s četiri urezane montažne rupe i promjerom registra klina od 3,375 inča, što omogućuje precizno koncentrično poravnanje s pripadajućom pumpom ili kućištem reduktora.
Motor okvira 184TC
Povećavajući konjske snage, 184tc okvir motora kombinira visinu osovine od 184T i uzorak podnožja s većim krugom vijaka od 8,5 inča i priključkom od 6,625 inča, koji odgovara ulaznim prirubnicama mjenjača srednje veličine koje se koriste u pogonima transportera, mješalicama i sustavima miješalica.
Praktična terenska napomena: TC okviri zadržavaju standardne noge T-okvira uz čeoni nosač, tako da se isti motor često može instalirati ili kao jedinica montirana na nogu ili pričvrstiti vijcima licem prema naprijed na pogonsku opremu, ovisno o postolju koje je već postavljeno.
Osim obitelji C-lice, postoje varijante D-lice i P-baze za primjene gdje je pogonskoj opremi potreban prirubnički nosač bez produžetka osovine koji strši pored fiksnog registra ili gdje je za određene konfiguracije crpke potreban projicirani uzorak baze. Oni se rjeđe navode u općem industrijskom radu, ali se često pojavljuju u paketima za rukovanje tekućinom i okomitim turbinskim pumpama, gdje je tolerancija aksijalne poravnanosti manja nego što dopuštaju tipične instalacije montirane na nogu.
Vrijedno je naglasiti pristajanje utičnice jer obavlja više mehaničkog rada nego sam krug vijka. Priključak centrira osovinu motora točno na ulazni provrt pogonske opreme, dok krug vijka osigurava sklop tek nakon što je poravnanje već uspostavljeno. Registar s prekomjernim zazorom, čak i za nekoliko tisućinki inča, može izazvati dovoljno radijalnog odstupanja da se skrati vijek spojke ili brtve na blisko spojenoj pumpi, zbog čega proizvođači drže strože tolerancije na promjeru registra nego na većini drugih dimenzija okvira.
Vizualizacija uzorka za montažu C-lice
Donji dijagram ilustrira ključne točke mjerenja navedene na bilo kojoj specifikaciji NEMA C-face: promjer kruga vijka, promjer registra osovine i duljina produžetka osovine.
Metrički naspram NEMA motornih okvira: ključne razlike
Postrojenja koja nabavljaju opremu iz inozemstva često moraju uspoređivati NEMA okvire s IEC metričkim okvirima. Dva sustava izgrađena su na različitim osnovnim jedinicama i nisu izravno zamjenjivi bez adaptera ili potpunog redizajna osnovne ploče.
| Karakteristično | NEMA okvir | IEC metrički okvir |
|---|---|---|
| Jedinica za dimenzioniranje | Inči | Milimetri |
| Osnova visine osovine | Okvir number divided by 4 | Okvir number equals shaft height directly |
| Standardni uzorak vijaka | NEMA MG 1 | IEC 60072 |
| Završna obrada zajedničkog vratila | Inčni utori za ključeve | Metrički utori za ključeve |
| Tipično područje korištenja | Sjeverna Amerika | Europa, Azija, većina izvoznih tržišta |
Česta točka zabune je da se neki brojevi IEC okvira čine brojčano bliski NEMA ekvivalentima, kao što je metrički okvir od 132M koji se nalazi blizu okvira od 145T NEMA u rasponu konjskih snaga, ali stvarna visina osovine, uzorak vijaka i klinovi su različiti, tako da je unakrsna otprema dijelova između dva sustava bez provjerenih crteža čest uzrok neuspjelih instalacija.
Profil utora je još jedno područje gdje se dva sustava razlikuju na načine koje je lako previdjeti. NEMA osovine obično koriste kvadratni ili pravokutni ključ veličine prema standardima frakcijskih inča, dok IEC osovine koriste metrički ključ veličine u cijelim milimetrima s različitim omjerom dubine i širine. Glavina spojke probušena i ušivena za jedan sustav rijetko će prihvatiti osovinu iz drugog bez strojne obrade, čak i kada se dogodi da je neobrađeni promjer osovine izmjeren blizu u oba sustava.
Timovi za nabavu koji rade na oba standarda imaju koristi od održavanja jednostavne tablice s unakrsnim referencama s popisom broja okvira, visine osovine, promjera osovine i dimenzija utora za klin jedan pored drugog za oba sustava, umjesto da se oslanjaju na konjske snage kao primarni kriterij podudaranja. Konjske snage su najmanje pouzdano polje za unakrsno upućivanje jer klasa učinkovitosti, radni ciklus i ocjena temperature okoline mijenjaju konjske snage koje određeni okvir može isporučiti, neovisno o fizičkim dimenzijama ugradnje.
Razmatranja grafikona razmjene industrijskog motora
An grafikon razmjene industrijskih motora koristan je samo kada čini više od broja okvira. Prije nego što dva motora smatrate međusobno zamjenjivima, provjerite sljedeće sekundarne čimbenike, budući da samo podudaranje veličine okvira ne jamči pristajanje.
- Duljina osovine i širina utora za klin, budući da dva motora koji dijele broj okvira još uvijek mogu biti isporučeni s različitim korisnim duljinama osovine
- Položaj i orijentacija razvodne kutije u odnosu na noge za montažu
- Tip ležaja, posebno gdje pogonsko opterećenje nameće bočno ili potisno opterećenje iznad standardnih vrijednosti kugličnih ležajeva
- Vrsta kućišta, budući da će otvoreni motor otporan na kapanje i potpuno zatvoreni motor hlađen ventilatorom u istom okviru imati različite ukupne duljine i zahtjeve za protok zraka za hlađenje
- Uzorak otvora za podnožje za montažu, koji se može malo razlikovati između motora izrađenih prema starijim i novijim revizijama istog standarda
Ocjena radnog ciklusa zaslužuje vlastito spominjanje na bilo kojoj kontrolnoj listi za razmjenu. Motor s oznakom za kontinuirani rad i jedan s oznakom za povremeni rad mogu dijeliti identičan okvir, no jedinica za povremeni rad će se pregrijati ako se pritisne u kontinuiranoj primjeni, bez obzira na to koliko dobro odgovara mehaničko pristajanje. Odluke o zamjeni temeljene isključivo na geometriji okvira, bez unakrsne provjere radnog ciklusa i klase izolacije na natpisnoj pločici, čest su izvor preranog kvara namota nakon inače uspješne fizičke instalacije.
Kompatibilnost napona i frekvencije zaokružuje bezdimenzionalne provjere koje pripadaju svakoj usporedbi okvira. Dva motora mogu dijeliti identičnu oznaku okvira dok su namotani za različite klase napona ili frekvencije vodova, tako da bi dijagram razmjene koji se koristi za nabavu trebao uvijek navesti podatke o električnoj natpisnoj pločici pored podataka mehaničkog okvira, a ne kao zaseban korak traženja koji se izvodi kasnije u procesu.
Kada je motor uparen s reduktorom zupčanika, kompatibilnost okvira proteže se i na ulaz reduktora. Za blisko spregnute pogonske sklopove, spajanje pravilno uokvirenog motora s jedinicom kao što je f serija motora s spiralnim reduktorom s paralelnim vratilom zahtijeva potvrdu da su ulazna prirubnica reduktora, promjer osovine i smjer vrtnje usklađeni s odabranim okvirom motora prije završne montaže.
Odabir veličine okvira za uparivanje motora s reduktorom i reduktora
Odabir okvira postaje važniji kada reduktor uđe u pogonski sklop, jer ulazna geometrija reduktora, a ne samo osovina motora, određuje hoće li se određeni okvir fizički pričvrstiti. Spiralni dizajni s paralelnim vratilom čest su izbor gdje su prioriteti kompaktni linijski otisak i visoka učinkovitost pri umjerenim omjerima redukcije.

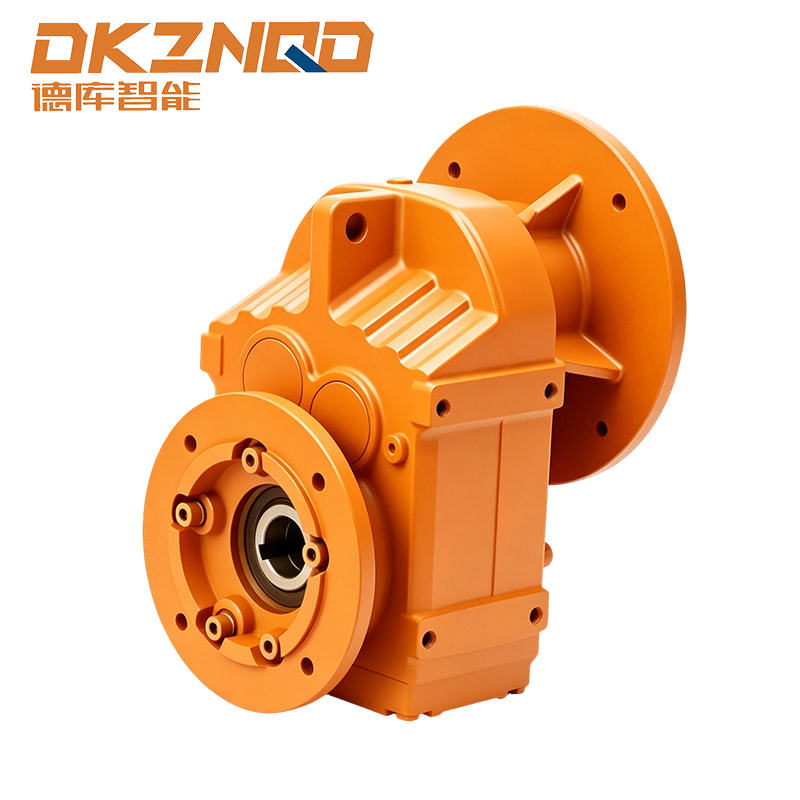

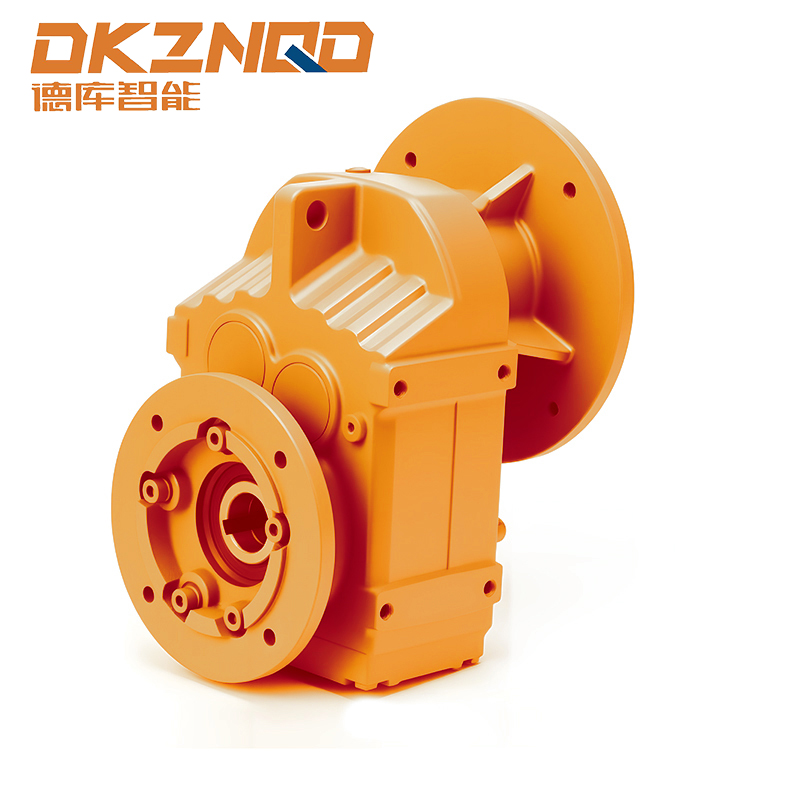

A motor s spiralnim prijenosnikom s paralelnim vratilom sklop obično integrira NEMA ili IEC motor s okvirom izravno na stupanj helikoidnog zupčanika, tako da se sučelje za montažu, promjer osovine i smjer rotacije moraju provjeriti u odnosu na ulaznu specifikaciju reduktora prije naručivanja, umjesto da se pretpostavlja samo na temelju broja okvira.
Objekti koji standardiziraju jednu familiju reduktora na više proizvodnih linija često smatraju da je lakše prvo popraviti veličinu okvira motora, zatim odabrati odgovarajuću ulaznu opciju reduktora, umjesto da rade obrnutim redoslijedom.
Izlazni zakretni moment i radni faktor dvije su brojke koje se najvjerojatnije zanemaruju kada se sklop motora s reduktorom specificira isključivo na temelju veličine okvira motora. Ispravno uokviren motor pričvršćen vijcima za premali reduktor će se i dalje okretati, ali stupanj zupčanika reduktora može se prerano istrošiti pod stalnim opterećenjem, posebno u primjenama s čestim paljenjima, udarnim opterećenjem ili produljenim radom blizu vrha nazivnog raspona zakretnog momenta. Provjera radnog faktora reduktora u odnosu na stvarni radni ciklus pogonske opreme, a ne samo u odnosu na konjske snage s natpisne pločice, pouzdaniji je pristup dimenzioniranju.
Orijentacija montaže također utječe na odabir motora s reduktorom na načine koje dijagram okvira samo za motor neće obuhvatiti. Spiralna jedinica s paralelnim vratilom namijenjena vodoravnoj montaži može zahtijevati drugačiju razinu punjenja podmazivanjem ili modificirano mjesto ventilacije ako se isto kućište umjesto toga montira okomito. Potvrdom predviđene orijentacije ugradnje sa specifikacijskim listom reduktora prije finaliziranja odabira okvira motora izbjegavaju se skupe modifikacije na terenu nakon instalacije.
Vrsta kućišta i njezin učinak na odabir okvira
Broj okvira upravlja geometrijom ugradnje, ali tip kućišta upravlja cjelokupnom fizičkom ovojnicom i ponašanjem hlađenja, a to se dvoje često miješa tijekom specifikacije. Otvoreni motor otporan na kapanje i potpuno zatvoreni motor hlađen ventilatorom izgrađen na istoj oznaci okvira i dalje će dijeliti identičnu visinu osovine, uzorak vijaka i razmak stopala, ali će se razlikovati u ukupnoj duljini, vanjskom promjeru kućišta ventilatora i zahtjevima za protok zraka.
Otvorena kućišta otporna na kapanje
Otvoreni dizajni otporni na kapanje oslanjaju se na okolni zrak koji se uvlači izravno preko namota za hlađenje, što održava ukupnu duljinu motora kraćom, ali ograničava upotrebu na relativno čista, suha unutarnja okruženja gdje se prašina ili vlaga u zraku neće nakupljati unutar šupljine namota.
Potpuno zatvorena kućišta s ventilatorskim hlađenjem
Potpuno zatvorene konstrukcije hlađene ventilatorom izoliraju namote od okolne atmosfere i oslanjaju se na vanjski ventilator montiran na osovinu i pokrov za kretanje zraka preko rebrastih rebara kućišta. Ovo dodaje duljinu, a ponekad i širinu motoru u odnosu na otvorenu jedinicu otpornu na kapanje istog okvira, što je važno kada je prostor oko motora već mali.
| Vrsta kućišta | Metoda hlađenja | Tipično okruženje | Relativna duljina |
|---|---|---|---|
| Otvori Drip-Proof | Izravno strujanje zraka iz okoline | Čisto, suho unutarnje | Kraće |
| Potpuno zatvoren, hlađen ventilatorom | Vanjski ventilator preko rebrastog kućišta | Prašnjav, vlažan, u neposrednoj blizini | Dulje |
| Potpuno zatvoreno bez ventilacije | Pasivno zračenje i konvekcija | Mali radni ciklus, kontaminirani zrak | Slično TEFC-u |
Budući da izbor kućišta mijenja sveukupne dimenzije omotnice bez promjene samog montažnog okvira, svaki kontrolni popis nabave sastavljen oko standardne dimenzije okvira motora treba tretirati vrstu kućišta kao obavezno popratno polje, a ne izbornu napomenu, posebno za projekte naknadne ugradnje gdje zamjenski motor mora stati unutar postojećeg štitnika opreme ili poklopca spojke.
Uobičajene pogreške u vezi s veličinom okvira i kako ih izbjeći
| Greška | Posljedica | Prevencija |
|---|---|---|
| Spajanje samo prve dvije znamenke | Neusklađenost razmaka stopala, motor se ne pričvršćuje na postojeću bazu | Uvijek potvrdite oznaku punog okvira uključujući treću znamenku i sufiks |
| Ignoriranje vrste kućišta prilikom zamjene | Ukupna neusklađenost duljine, smetnje u kutiji za vodu | Unakrsna provjera koda kućišta uz broj okvira |
| Pod pretpostavkom razmjene IEC i NEMA okvira | Neusklađenost uzorka vijaka i promjera osovine | Koristite tablice pretvorbe proizvođača, a ne blizinu broja okvira |
| Pogled na duljinu osovine na C-lice jedinicama | Nedovoljan angažman u provrtu spojke ili reduktora | Provjerite korisnu duljinu osovine prema specifikaciji pogonske opreme |
Većina neuspjeha instalacije povezanih s okvirom dolazi do oslanjanja na jednu izoliranu dimenziju. Temeljita provjera u odnosu na puninu standardne dimenzije okvira motora lim, prekrivna osovina, uzorak vijaka i kućište zajedno, sprječava većinu problema s ugradnjom na terenu prije nego što se motor ikada skine sa sanduka.
Često postavljana pitanja
P1: Kako mogu brzo procijeniti visinu osovine prema NEMA broju okvira?
Podijelite prve dvije znamenke broja okvira s četiri. Rezultat je visina središnje crte osovine u inčima iznad baze za montiranje.
P2: Što znači sufiks T na NEMA oznaci okvira?
Sufiks T označava standardizirani okvir uveden kako bi se ujedinile dimenzije osovine i ugradnje među proizvođačima, zamjenjujući ranije nestandardizirane serije okvira.
P3: Može li se motor okvira 56C ugraditi bez pogonske komponente za montiranje na lice?
Da, mnogi motori 56C uključuju i rupe za ugradnju na nogu i obrazac za montažu na lice, što omogućuje bilo koju konfiguraciju ovisno o primjeni.
P4: Je li sigurno zamijeniti IEC motor za NEMA motor s okvirom ako konjske snage odgovaraju?
Sama konjska snaga nije dovoljna. Promjer osovine, uzorak vijaka i standardi utora klina razlikuju se između dva sustava, tako da izravna zamjena obično zahtijeva promjenu ploče adaptera ili spojke.
P5: Zašto dva motora s istim brojem okvira ponekad imaju različite duljine osovine?
Standardi okvira utvrđuju visinu i promjer osovine, ali upotrebljiva duljina produžetka osovine može varirati ovisno o proizvođaču unutar dopuštene tolerancije, tako da je uvijek treba potvrditi prema nacrtu primjene.
