Zašto odabir motora sa spiralnim zupčanicima određuje dugoročnu učinkovitost pogona
Proizvodna linija rijetko zakaže samo zbog motora. Češće se slaba točka nalazi na sučelju između osovine motora i mjenjača, gdje zazor, neusklađenost ili premali omjer redukcije tiho utječu na propusnost. Motori s helikoidnim zupčanicima to rješavaju kombiniranjem glavnog pokretača i redukcijskog stupnja u jednu jedinicu u kućištu, čime se uklanja jedna spojna točka i jedan izvor pogreške pri poravnanju u usporedbi s odvojenim rasporedom motora i mjenjača.
Sam spiralni oblik zuba razlog je što ove jedinice rade tiše i prenose više opterećenja po jedinici volumena od ravnih izbočina. Budući da zubi zahvataju pod kutom, a ne duž ravne linije, kontakt je postupan i raspoređen duž dulje staze, što raspoređuje opterećenje i smanjuje udarnu buku povezanu s ulaskom i izlaskom zuba. Ovaj članak obrađuje mehaničko razmišljanje koje stoji iza povećanja učinkovitosti, kako zazor i položaj ugradnje utječu na performanse u stvarnom svijetu i kako uskladiti motor sa spiralnim prijenosom serije r , an motor sa spiralnim zupčanikom serije f , ili a motor sa spiralnim zupčanikom serije k na određenu primjenu, a ne na opću kategoriju.
Pravilan odabir važniji je na tekućoj liniji nego na papiru, jer će motor s reduktorom koji je tehnički sposoban nositi se s opterećenjem, ali nije dobro usklađen s geometrijom ugradnje ili radnim ciklusom, i dalje koštati više energije i održavanja tijekom višegodišnjeg životnog vijeka od ispravno specificirane jedinice kupljene po nešto višoj početnoj cijeni. Odjeljci u nastavku organizirani su oko odluka koje zapravo mijenjaju ishode na terenu, počevši od same geometrije zuba i krećući se kroz montažu, podmazivanje i toleranciju u proizvodnji.
Kako kut zuba spiralnog zupčanika mijenja prijenos snage
Kod ravnog cilindričnog zupčanika, zupac cijelom širinom dolazi u dodir s odgovarajućim zubom istovremeno. Taj trenutni zahvat proizvodi oštar mehanički impuls svaki put kada novi par zubaca uđe u mrežicu, što je primarni izvor cviljenja povezanog sa starijim dizajnom mjenjača. Spiralni zupčanik reže zube pod kutom u odnosu na os rotacije, tako da kontakt počinje na jednom rubu zuba i progresivno se kotrlja po širini čela kako se zupčanici okreću.
Ovaj progresivni angažman ima tri mjerljiva učinka na pogonski sklop motora zupčanika:
- Opterećenje se dijeli na više od jednog para zuba u bilo kojem trenutku, što smanjuje vršni stres na pojedinačnom zubu i produljuje životni vijek pod opetovanim opterećenjem.
- Generiranje buke znatno opada, često za nekoliko decibela u usporedbi s ekvivalentnim dizajnom spruda koji radi pod istim opterećenjem, jer nema naglog udara zub na zub.
- Glatkoća rada se poboljšava pri većim ulaznim brzinama, što je važno za primjene u kojima motor dulje vrijeme radi blizu svojih nazivnih okretaja u minuti.
Kompromis je aksijalni potisak. Budući da su zubi zarezani pod kutom, zahvat stvara silu duž osi osovine uz radijalne i tangencijalne sile koje su prisutne u cilindričnom zupčaniku. Kućišta motora sa spiralnim zupčanicima to objašnjavaju pomoću potisnih ležajeva dimenzioniranih za određeni upotrijebljeni kut zavojnice, što je jedan od razloga zašto se kućišta mjenjača ne mogu jednostavno mijenjati između serija bez provjere nosivosti ležaja.
Usklađivanje dizajna serije s profilom opterećenja aplikacije
Proizvođači organiziraju proizvodne linije motora sa spiralnim zupčanicima u serije jer jedna geometrija kućišta ne može učinkovito pokriti cijeli raspon od lakih transportnih pogona do teških opterećenja miješanja ili drobljenja. Svaka serija obično cilja na opseg zakretnog momenta, stil montaže i skup koraka omjera, tako da ispravan odabir počinje s radnim ciklusom, a ne sa stranicom kataloga. Korisno početno pitanje nije koja serija izgleda najsposobnija na papiru, već koji raspored osovine već diktira okolna oprema, budući da je naknadna oprema okvira za prihvaćanje drugačije orijentacije osovine obično daleko skuplja od plaćanja nešto više za ispravno konfigurirano kućište od samog početka.

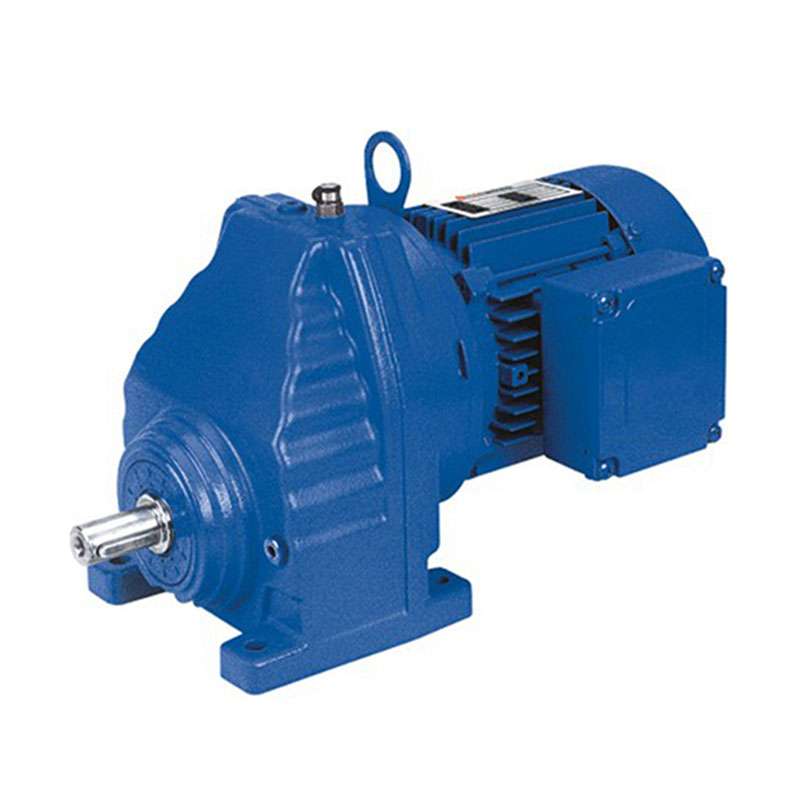

Motor s spiralnim zupčanikom serije R
Izgrađena oko kompaktnog koaksijalnog kućišta, ova serija odgovara primjenama gdje izlazna osovina treba biti u liniji s osovinom motora, kao što su okomiti transporteri ili oprema za miješanje gdje je prostor na podu ograničen. Koraci omjera obično su finiji na donjoj granici raspona, što pomaže kada je procesu potrebno precizno usklađivanje brzine umjesto sirovog momenta.

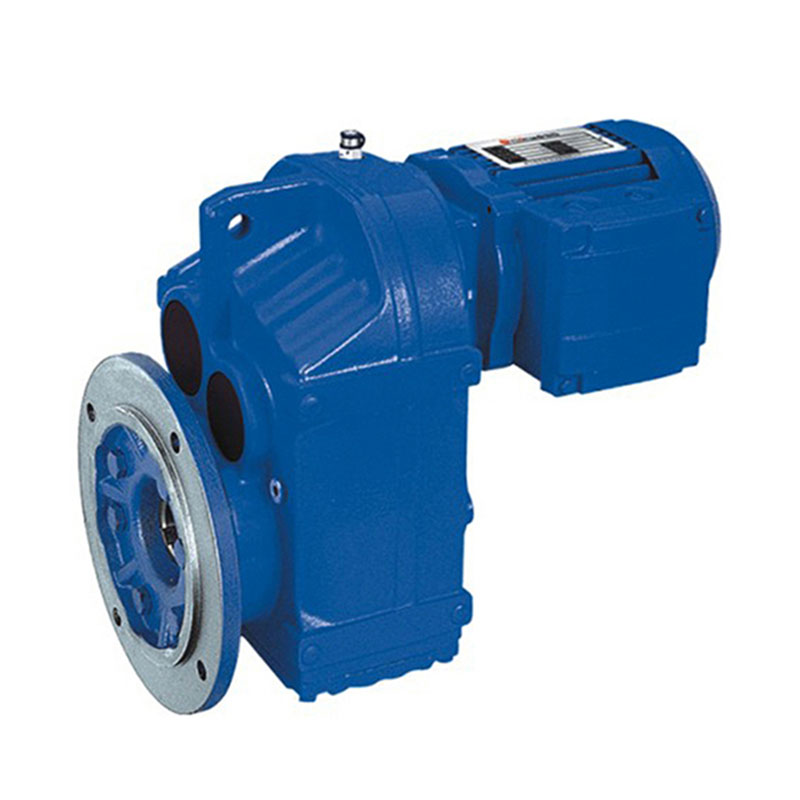

Motor sa spiralnim zupčanikom serije F
Paralelni raspored osovine koji se koristi u ovoj seriji drži ulaznu i izlaznu osovinu jednu pored druge, a ne u liniji, što pojednostavljuje integraciju remenskog ili lančanog pogona na opremi kao što su linije za pakiranje i sustavi za rukovanje materijalom gdje izlazna osovina treba biti na fiksnoj visini iznad okvira.

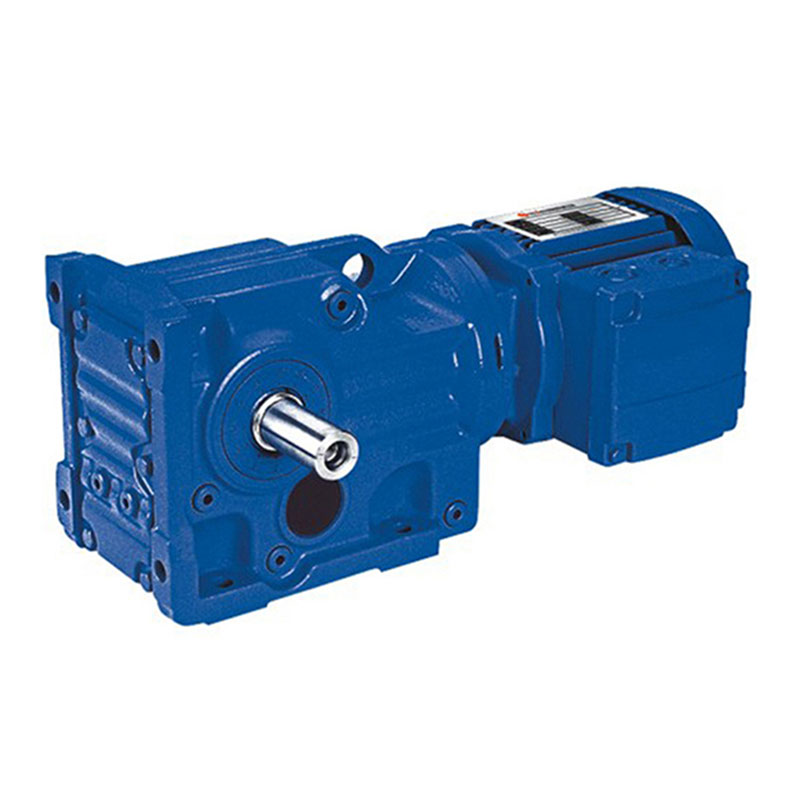

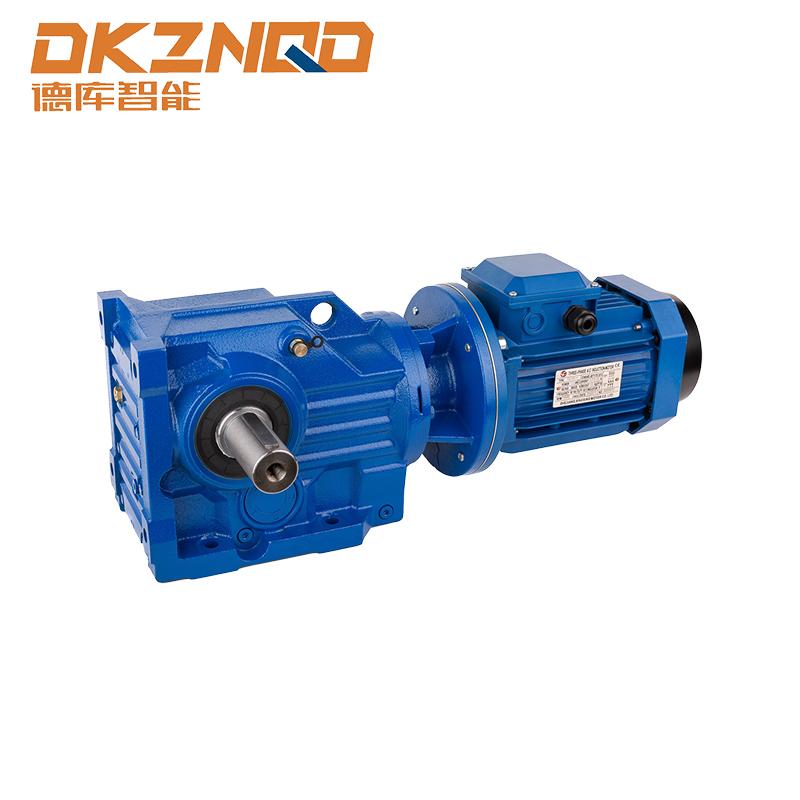

Motor sa spiralnim zupčanikom serije K
Kombinirajući stupnjeve spiralnog i konusnog zupčanika, ova serija mijenja smjer prijenosa snage za otprilike devedeset stupnjeva unutar jednog kućišta. To ga čini uobičajenim izborom za mješalice, dizalice i instalacije gdje pogon treba skrenuti u zavoju bez dodavanja zasebnog mjenjača pod pravim kutom.

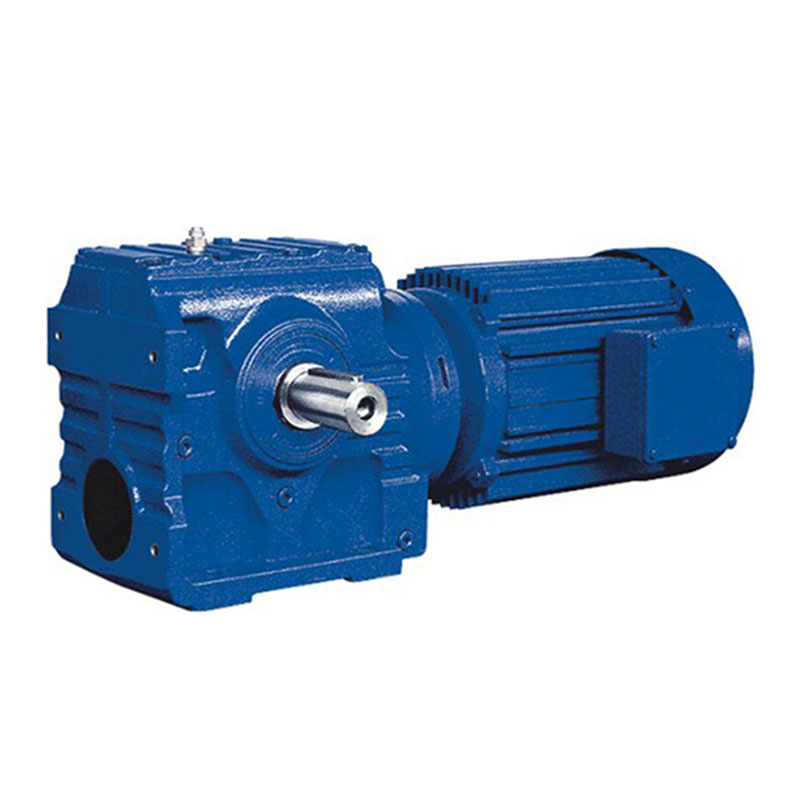

Motor s spiralnim zupčanikom serije S
Ova serija uparuje spiralni ulazni stupanj s izlaznim stupnjem pužnog zupčanika, koji daje veći omjer redukcije za jednu jedinicu od čisto spiralnog dizajna, a istovremeno zadržava relativno malu površinu kućišta. Kompromis je niža vršna učinkovitost od potpuno spiralne jedinice, budući da pužna mreža uključuje više kliznog kontakta nego kotrljajućeg kontakta.
Usporedba strukturnih i radnih karakteristika kroz niz
Tablica u nastavku sažima praktične razlike koje bi trebale utjecati na odluku o odabiru. Podaci o učinkovitosti predstavljaju tipične jednostupanjske performanse spiralne mreže i varirat će s omjerom, opterećenjem i uvjetima podmazivanja.
| Karakteristično | Koaksijalni spiralni | Spiralna paralelna osovina | Spiralno-skošeni | Zavojni crv |
|---|---|---|---|---|
| Raspored vratila | U redu | Pomak paralelno | Pravi kut | Pravi kut |
| Tipična jednostupanjska učinkovitost | 96 do 98 posto | 96 do 98 posto | 94 do 96 posto | 82 do 90 posto |
| Najprikladniji tip opterećenja | Lagano do srednje kontinuirano | Srednje do teško kontinuirano | Srednje s promjenom smjera | Lagano do srednje, ograničen prostor |
| Relativni otisak stambenog prostora | mala | srednje | srednje | mala |
| Tipična klasa zazora | Standardnonono do sniženo | Standardnonono do sniženo | Standard | Standard |
Brojevi učinkovitosti spajaju se kroz faze. Dvostupanjska spiralna jedinica koja radi na 97 posto po stupnju daje otprilike 94 posto sveukupno, dok spiralno-pužna kombinacija na 88 posto s jednim stupnjem plus spiralni predfaza na 97 posto dolazi bliže ukupnim 85 posto. Tijekom radne godine s više smjena, taj se jaz izravno pretvara u trošak električne energije, zbog čega instalacije s visokim radnim ciklusom imaju tendenciju favorizirati potpuno spiralne dizajne čak i kada bi pužna opcija odgovarala manjem otisku.
Položaj ugradnje i njegov utjecaj na životni vijek ležaja
Katalozi motora s reduktorom navode nekoliko standardnih položaja ugradnje, a u iskušenju je da se ovo tretira kao čisto geometrijski izbor. U praksi, orijentacija montaže mijenja način na koji se mazivo raspodjeljuje unutar kućišta i kako ležajevi prenose opterećenje, što utječe na životni vijek čak i kada su vrijednosti momenta i brzine identične na papiru.
Okomite orijentacije vratila koncentriraju veću težinu na donji ležaj i zahtijevaju dovoljno količine ulja da zubi gornjeg zupčanika ostanu podmazani dok jedinica radi, budući da podmazivanje prskanjem ovisi o rotaciji koja konstantno redistribuira ulje prema gore. Kada se jedinica koja je izvorno ocijenjena za montažu na nogu postavlja okomito bez provjere razine punjenja ulja za tu orijentaciju, gornji stupanj može raditi nedovoljno podmazan iako se karter čini punim iz perspektive postavljanja na nogu. Pregledavanje tablice punjenja specifične za montažu prije instalacije, umjesto pretpostavke da se jedna razina ulja odnosi na svaku orijentaciju, jedan je od koraka koji se više zanemaruju pri puštanju u pogon.
Razumijevanje povratne reakcije i kada je to zapravo važno
Zazor je mali rotacijski zazor između spojenih zubaca, namjerno ugrađen tako da se zupčanici ne zalijepe jer promjene temperature uzrokuju širenje kućišta i zupčanika različitim brzinama. Za većinu transportnih traka, miješanja i općenito rukovanje materijalima, standardne klase zazora su prikladne i ne uzrokuju mjerljive procesne probleme.
Zazor postaje problem dizajna u tri specifične situacije:
| Vrsta aplikacije | Zašto je povratna reakcija važna | Preporučeni pristup |
|---|---|---|
| Pogoni za indeksiranje ili pozicioniranje | Igra se izravno pretvara u pogrešku pozicije svaki put kada se smjer promijeni | Navedite klasu smanjenog zazora i provjerite indikatorom na brojčaniku pri završnoj montaži |
| Česta dužnost okretanja | Ponovljeno udarno opterećenje pri promjeni smjera ubrzava trošenje zuba | Odaberite seriju naznačenu za rad unatrag i malo smanjite zakretni moment |
| Sinkronizirane višemotorne linije | Nejednak zazor među jedinicama uzrokuje pomak između sinkroniziranih osi | Svi motori zupčanika na liniji imaju istu specifikaciju klase zazora |
Izvan ovih slučajeva, traženje klase smanjenog zazora povećava troškove bez odgovarajuće koristi, budući da normalna kontinuirana rotacija u jednom smjeru nikada ne uključuje zračnost na način koji utječe na pogonsku opremu.
Spajanje motora i mjenjača i gdje se gubi učinkovitost
Čak ni dobro dizajniran stupanj prijenosa ne može nadoknaditi loše sučelje između motora i mjenjača. Tri faktora određuju koliki dio nazivne izlazne snage motora zapravo doseže pogonsko opterećenje:
- Usklađivanje vratila između rotora motora i ulaznog zupčanika. Integrirana kućišta motora s reduktorom uklanjaju ovu varijablu gotovo u potpunosti jer je motor tvornički postavljen na kućište, za razliku od odvojeno spojenog motora i reduktora gdje tolerancije poravnanja polja dodaju varijabilni gubitak.
- Prednapregnutost ležaja na ulaznoj osovini, koja mora biti podešena unutar tolerancije proizvođača. Premalo prednaprezanje omogućuje pomicanje vratila pod opterećenjem, a preveliko povećava gubitke trenja i skraćuje vijek trajanja ležaja.
- Stupanj viskoznosti maziva u odnosu na radnu temperaturu okoline. Mazivo koje je previše viskozno za uvjete hladnog pokretanja povećava gubitke bućkanjem tijekom pokretanja, dok ono koje je prerijetko za visoke temperature okoline povećava trošenje na bokovima zuba tijekom vremena.
Pregled tehničkih podataka za specifičnu jedinicu sa zavojnim kosom u odnosu na stvarni raspon temperature okoline mjesta ugradnje, umjesto pretpostavke da jedna klasa maziva pokriva sve klime, sprječava veliki udio preuranjenih kvarova ležajeva prijavljenih u podacima servisiranja na terenu.
Kontrolni popis specifikacija prije naručivanja
Potvrđivanjem sljedećih točaka prije finaliziranja narudžbenice izbjegavaju se najčešći uzroci neusklađenosti između ocjene u katalogu i učinka na terenu.
- Potvrdite potrebni izlazni zakretni moment pri stvarnoj radnoj brzini, a ne samo pri brzini s natpisne pločice motora, jer se zakretni moment i brzina kreću obrnuto kroz stupanj redukcije.
- Provjerite položaj ugradnje i provjerite odgovara li specifikacija punjenja uljem toj orijentaciji.
- Provjerite temperaturni raspon okoline, uključujući bilo kakvo zatvoreno ili vanjsko izlaganje, u odnosu na standardnu ocjenu maziva.
- Odredite uključuje li radni ciklus često kretanje unatrag ili start-stop rad, što utječe i na klasu zazora i na toplinsku ocjenu.
- Potvrdite da tip izlaza osovine, bez obzira na to je li puna osovina, šuplja osovina ili skupljajući disk, odgovara opremi za spajanje.
- Pregledajte servisni faktor u odnosu na stvarno vršno opterećenje, uključujući sva udarna opterećenja tijekom pokretanja.
Preciznost proizvodnje i njen dugoročni učinak na buku i trošenje
Dva motora s mjenjačem s identičnim objavljenim specifikacijama mogu primjetno drugačije raditi na terenu ako je jedan izrezan i toplinski obrađen na stroži stupanj tolerancije od drugog. Točnost zuba zupčanika obično se ocjenjuje na standardiziranim ljestvicama koje kvantificiraju pogrešku profila, pogrešku nagiba i odstupanje kuta zavojnice. Jedinice izrezane na finiju kvalitetu rade tiše i stvaraju manje vibracija pri istom opterećenju, ali što je još važnije, imaju tendenciju da održe tu izvedbu tijekom duljeg servisnog intervala jer je početni obrazac kontakta bliži idealnom, ravnomjernije raspoređujući trošenje po površini zuba od prvog dana rada umjesto da ga koncentriraju na nekoliko visokih točaka koje su malo izvan tolerancije.
Konzistentnost toplinske obrade važna je jednako kao i početni rez. Dubina otvrdnjavanja koja se razlikuje po uzorku zupčanika stvara meke točke koje se brže troše pod opterećenjem, na kraju mijenjajući profil zuba dovoljno da poveća zračnost iznad izvorne specifikacije. Ovo je jedan od razloga zašto zazor izmjeren na terenu na starijoj mjenjačkoj kutiji često premašuje vrijednost s natpisne pločice čak i kada jedinica nikada nije bila preopterećena.
Često postavljana pitanja
P1: Koja je praktična razlika između motora s spiralnim zupčanikom i standardnog motora s zupčanikom?
Izraz motor s reduktorom pokriva bilo koju kombinaciju motora i redukcijskog stupnja, uključujući pužne, konusne, planetarne i spiralne izvedbe. Motor sa spiralnim zupčanikom posebno koristi zupce pod kutom za fazu redukcije, što općenito daje veću učinkovitost i nižu buku od pužnog dizajna po usporedivoj cijeni, iako zahtijeva preciznije tolerancije kućišta za proizvodnju.
P2: Može li se nožna jedinica montirati okomito bez izmjena?
Ovisi o seriji i specifičnoj tablici punjenja ulja koju daje proizvođač. Neka kućišta koriste zajednički dizajn unutarnje šupljine u svim smjerovima i zahtijevaju samo prilagođenu razinu ulja, dok druga koriste položaje odzračnika i odvodnih čepova specifične za orijentaciju koji se moraju promijeniti kako bi okomita instalacija ispravno funkcionirala.
P3: Koliko omjer smanjenja utječe na ukupnu učinkovitost?
Veći omjeri općenito zahtijevaju više stupnjeva redukcije, a svaki dodatni stupanj uvodi vlastite gubitke mreže. Jednostupanjska spiralna jedinica obično dostiže srednje do visoke devedesete u postotku učinkovitosti, dok trostupanjska jedinica potrebna za vrlo visok omjer može pasti u visoke osamdesete jednostavno zato što se kombiniraju tri skupa gubitaka mreže.
P4: Je li veći faktor usluge uvijek sigurniji izbor?
Viši servisni faktor pruža veću marginu protiv udarnog opterećenja i toplinskog nakupljanja, ali predimenzioniranje motora s reduktorom znatno iznad stvarnog opterećenja može gurnuti motor u manje učinkovit dio njegove radne krivulje i povećati i trošak nabave i fizički trag bez odgovarajuće koristi za postojano, dobro karakterizirano opterećenje.
P5: Koliko često treba provjeravati ulje mjenjača u zatvorenom motoru sa spiralnim mjenjačem?
Zatvorene jedinice obično se pune cijeli život ili tijekom dugog servisnog intervala, ali ekstremne temperature okoline, prodor vode kroz oštećenu brtvu ili produljeni rad iznad nazivnog radnog ciklusa mogu razgraditi ulje brže nego što pretpostavlja standardni interval. Vizualni pregled brtvi i povremena provjera uzorka ulja ostaju dobra praksa čak i na jedinicama koje se prodaju kao jedinice bez održavanja.
5. lipnja 2025
