Zašto BKM hipoidni motori s reduktorom nadmašuju tradicionalne pužne pogone: tehnička usporedba

1. Uvod: Tiha promjena u prijenosu snage pod pravim kutom

Desetljećima su pužni reduktori bili zadani izbor za prijenos snage pod pravim kutom zbog svog kompaktnog otiska i visokih omjera redukcije. Međutim, industrijski zahtjevi za energetskom učinkovitošću, pouzdanošću i nižim ukupnim troškom vlasništva razotkrili su temeljne slabosti u tehnologiji pužnih pogona. Unesite BKM reduktor hipoidnog zupčanika — nova generacija hipoidnih motora s reduktorima koji kombiniraju prednosti spiralnog i hipoidnog zupčanika. Konstruirana s preciznošću, BKM serija nudi do 30% veću učinkovitost, značajno niže radne temperature i produljeni vijek trajanja u usporedbi s konvencionalnim pužnim pogonima. Ovaj članak pruža tehničku usporedbu temeljenu na podacima i objašnjava zašto BKM motor sa hipoidnim reduktorom rješenja brzo zamjenjuju pužne reduktore na transporterima, rukovanju materijalima i industrijskoj automatizaciji.

2. Temeljne razlike: Hipoidni u odnosu na reduktor pužnog zupčanika

Da bismo razumjeli jaz u performansama, moramo ispitati geometriju i mehaniku kontakta. Pužni pogon sastoji se od puža s navojem koji zahvaća brončani kotač, što dovodi do trenja klizanja preko velike kontaktne površine. Nasuprot tome, a hipoidni mjenjač visoke učinkovitosti koristi pomaknute zube nalik na spiralne kosine s pokretima kotrljanja i klizanja optimiziranim za učinkovitost. Tablica u nastavku sažima kritične razlike.

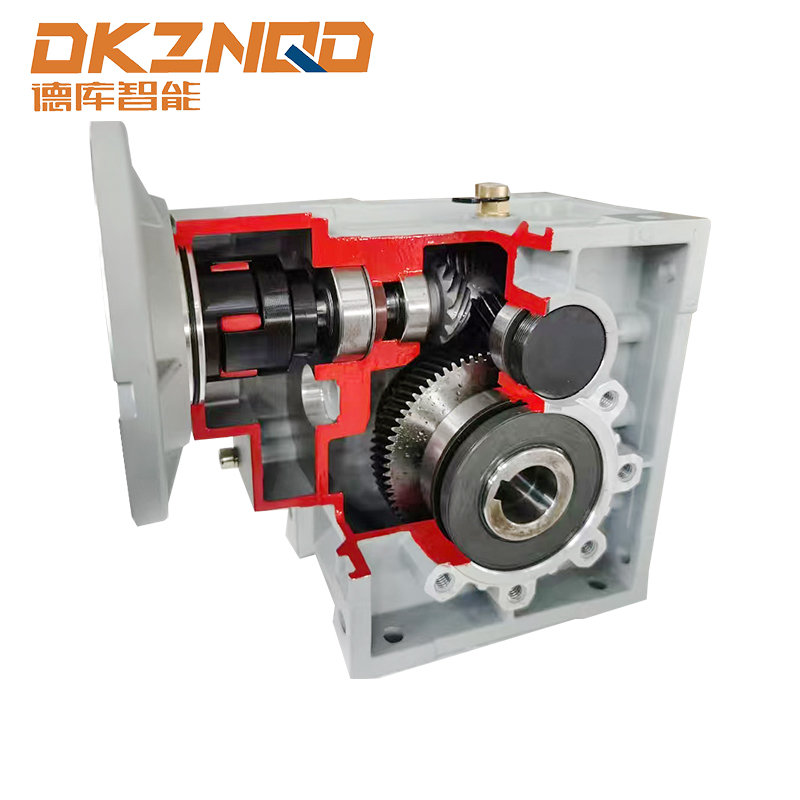

The Hipoidni reduktor serije BKM koristi karburizirane, brušene hipoidne zupčanike koji održavaju optimalan kontakt zuba pod opterećenjem. Ovaj dizajn eliminira veliko trenje klizanja koje muči komplete puža, što izravno dovodi do manjeg gubitka energije i toplinskog stresa.

3. Prednost učinkovitosti: Proboj u uštedi energije

Učinkovitost je najuvjerljiviji razlog za prijelaz. Terenski podaci iz aplikacija kontinuiranog rada (npr. sustavi transportera koji rade 24/7) pokazuju da reduktori pužnih zupčanika obično rade s 50–70% učinkovitosti pri nominalnom opterećenju, padajući dalje u uvjetima start-stop ili djelomičnog opterećenja. Nasuprot tome, a pravokutni hipoidni reduktor poput serije BKM postiže 92–96% učinkovitosti u širokom rasponu okretnog momenta. Sljedeći SVG ilustrira usporednu krivulju učinkovitosti pri tri omjera smanjenja (10:1, 20:1, 30:1).

Primjer iz stvarnog svijeta: logistički centar s 15 pogonskih jedinica pokretne trake (svaka 2,2 kW) 16 sati/dan, 5 dana/tjedan. Zamjena pužnih pogona (68% prosječna učinkovitost) s BKM hipoidni motorni reduktor (učinkovitost od 93%) smanjuje godišnju potrošnju energije sa 96.500 kWh na 70.600 kWh — štedi više od 25.900 kWh i 2.800 USD godišnje u troškovima električne energije (pri 0,11 USD/kWh). Ovo povećanje učinkovitosti također smanjuje emisiju CO2 za približno 11 tona godišnje.

4. Toplinska izvedba i radna pouzdanost

Toplina je neprijatelj dugovječnosti mjenjača. Pužni pogoni pretvaraju izgubljenu energiju u toplinu, često dostižući površinske temperature od 80–95°C pod kontinuiranim radom. To ubrzava oksidaciju ulja, degradira brtve i smanjuje vijek trajanja zupčanika. Nasuprot tome, BKM hipoidni reduktori radi 30–40°C hladnije zbog veće učinkovitosti i optimiziranih kanala za podmazivanje. Niži toplinski stres dovodi do tri mjerljive koristi:

• Produženi intervali izmjene ulja: Pužni pogoni često zahtijevaju izmjene ulja svakih 2500-4000 sati; BKM hipoidne jedinice postižu 8.000-10.000 sati sa sintetičkim mazivima.
• Integritet pečata: Na temperaturi korita od 60°C u odnosu na 90°C, starenje elastomera brtve usporava se za faktor 3, eliminirajući rizik od curenja.
• Veći kapacitet povremenog preopterećenja: Hipoidni zupčanici mogu podnijeti 150% vršnog okretnog momenta bez toplinskog isključivanja, dok pužni pogoni riskiraju habanje zuba.

U kućištu strojeva za pakiranje (radni ciklus: 80% opterećenja, okolina 35°C), pužni mjenjači aktivirali su temperaturne alarme nakon 11 mjeseci; BKM pravokutni hipoidni reduktor radio više od 36 mjeseci bez ikakvog održavanja vezanog uz toplinu.

5. Kompaktan dizajn pod pravim kutom s većom fleksibilnošću

Tradicionalni pužni pogoni odlikuju se kompaktnošću pod pravim kutom, ali BKM spiralno-hipoidna arhitektura odgovara ili čak smanjuje aksijalnu duljinu dok pruža mogućnosti ugradnje šuplje osovine ili stopala. Hipoidni pomak omogućuje manju središnju udaljenost za isti omjer, što olakšava integraciju u uske okvire strojeva. Ključne prednosti dizajna:

• Serija BKM nudi ulazne promjere od 56 do 112 mm, raspon okretnog momenta do 1500 Nm i omjere od 5:1 do 200:1 (dvostupanjski spiralno-hipoidni).
• Univerzalna montaža: montirana na podnožje, prirubnicu ili osovinu bez smanjenja performansi.
• Niža emisija buke: hipoidno umrežavanje je inherentno tiše od klizanja puža – obično 65 dBA naspram 78 dBA pri 1450 o/min.

Kombinacija BKM kosio-hipoidni zupčanik geometrija s preciznim zupčanicima na tlu pruža gustoću snage koja nadmašuje pužne reduktore za 35% — više okretnog momenta u manjoj ovojnici.

6. Analiza troškova životnog ciklusa (LCA): petogodišnja perspektiva

Dok početna nabavna cijena hipoidnog motora s reduktorom može biti 15–20% viša od ekvivalentnog pužnog pogona, ukupni trošak vlasništva (TCO) govori drugu priču. Donja tablica uspoređuje tipičnu primjenu od 2,2 kW, omjera 15:1 tijekom pet godina (kontinuirani rad, 8.760 h/godina).

Ovaj 38% niži TCO opravdava nadogradnju, s ROI-jem koji se obično postiže unutar 18-24 mjeseca. Za flote od 20 jedinica, godišnje uštede prelaze 10.000 USD.

7. Izvedba aplikacije u stvarnom svijetu

Dva dokumentirana slučaja u industriji (bez referenci robne marke) ističu prijelaz:

Slučaj A – Transportna traka za montažu automobila

Izvorni pužni pogoni (30 jedinica) patili su od čestih zaglavljivanja zbog toplinske ekspanzije i zahtijevali su mjesečno dopunjavanje ulja. Nakon naknadne ugradnje s BKM hipoidnim motorima s reduktorom, vrijeme neprekidnog rada povećalo se za 11%, a nalozi za održavanje su pali za 78% tijekom dvije godine. Tvornica je izvijestila o prosječnoj uštedi energije od 28% izmjerenoj na ulazu motora.

Slučaj B – Linija za punjenje boca hrane i pića

Okolina visoke vlažnosti uzrokovala je koroziju pužnog pogona i emulzifikaciju maziva. BKM verzija izlazne prirubnice od nehrđajućeg čelika hipoidni mjenjač visoke učinkovitosti osigurao IP65 zaštitu, smanjio vrijeme prekida čišćenja za 60% i eliminirao neplanirane zamjene tri uzastopne godine.

Ovi primjeri potvrđuju da je Hipoidni reduktor serije BKM rješava stvarne operativne bolne točke izvan jednostavnih brojeva učinkovitosti.

8. Tehničke specifikacije i kriteriji odabira

Prilikom ocjenjivanja a pravokutni hipoidni reduktor za nadogradnju, razmotrite sljedeće parametre koji su obično dostupni u BKM liniji proizvoda:

• Nazivni moment: 50–1500 Nm (ovisno o veličini okvira)
• Omjeri smanjenja (jednostupanjski hipoid): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• Dvostupanjske kombinacije (spiralni hipoid): do 200:1
• Dopušteno radijalno opterećenje na izlaznoj osovini: do 8.000 N
• Učinkovitost pri punom opterećenju: 90–96% (blago se smanjuje pri višim omjerima)
• Raspon radne temperature: -25°C do 50°C bez pomoćnog hlađenja

Odabir ispravne veličine uključuje usklađivanje radnog faktora (obično 1,2–1,5 za pokretnu traku) i provjeru toplinske ocjene. Budući da BKM hipoidne jedinice stvaraju manje topline, one često dopuštaju jednu veličinu okvira manje u usporedbi s pužnim pogonima za istu primjenu, smanjujući inerciju i troškove.

9. Često postavljana pitanja

P1: Može li BKM hipoidni motor s reduktorom izravno zamijeniti postojeći pužni pogon bez mehaničkih izmjena?

U većini slučajeva, da. BKM jedinice su dizajnirane sa standardnim IEC prirubničkim ulazima i izmjenjivim dimenzijama izlazne osovine (pune ili šuplje). Međutim, provjerite uzorak otvora za montažu i visinu osovine; za neke naslijeđene okvire mogu biti potrebne adapterske ploče. Ukupna duljina često je slična ili kraća.

P2: Je li prednost učinkovitosti zadržana pri malim brzinama ili djelomičnim opterećenjima?

Da. Pužni pogoni doživljavaju nagle padove učinkovitosti pri niskim brzinama (ispod 300 okretaja u minuti) zbog graničnih uvjeta podmazivanja. BKM hipoidni zupčanici održavaju učinkovitost od preko 85% čak i pri izlaznoj brzini od 50 o/min, što ih čini superiornijima za aplikacije pogona s promjenjivom frekvencijom (VFD).

P3: Jesu li BKM hipoidni reduktori samozaključavajući poput pužnih pogona?

Ne, hipoidni zupčanici nisu inherentno samokotrirajući. Za aplikacije koje zahtijevaju funkciju povratne blokade, mora se dodati vanjska kočnica ili uređaj za blokadu povratnog hoda. Međutim, nisko trenje omogućuje vožnju unatrag, što je korisno za ručna podešavanja ili sigurnosno isključivanje.

P4: Koje se mazivo preporučuje za BKM hipoidne reduktore?

Sintetička ulja ISO VG 150–220 na bazi PAO ili poliglikola standardna su, osiguravaju produljene intervale zamjene i stabilnu viskoznost ovisno o temperaturi. Za razliku od pužnih pogona, aditivi molibdena nisu potrebni, smanjujući dugoročnu kemijsku degradaciju.

P5: Koje se tipično razdoblje povrata može očekivati ​​pri nadogradnji s crva na hipoid?

Samo na temelju uštede energije (pod pretpostavkom 3000 radnih sati godišnje, 0,12 USD/kWh), povrat se kreće od 12 do 30 mjeseci. Kada se uključi smanjeno održavanje, povrat često pada ispod 18 mjeseci. Mnogi industrijski korisnici vide puni ROI unutar prve dvije godine.

10. Zaključak: Presuda hipoidu protiv crva

Inženjerske prednosti BKM reduktor hipoidnog zupčanika više nisu niša - oni preoblikuju specifikacije pogona pod pravim kutom u različitim industrijama. S vrhunskom učinkovitošću (92–96% u odnosu na 55–75%), dramatično nižim radnim temperaturama, produženim životnim vijekom i ukupnim troškom vlasništva nižim za 30–40% tijekom pet godina, odluka je jasna. Iako su pužni pogoni i dalje relevantni za držanje statičkog opterećenja ili aplikacije s ekstremno malom brzinom (ispod 10 okretaja u minuti), svaki dinamički, kontinuirani ili energetski osjetljiv sustav imat će koristi od BKM hipoidnog motora s reduktorom. Dok upravitelji tvornica nastoje ispuniti ciljeve smanjenja ugljika i smanjiti operativne troškove, prijelaz s crva na hipoidni mjenjač visoke učinkovitosti tehnologija nije samo nadogradnja - ona je strateški imperativ.

Za detaljnu podršku za dimenzioniranje i primjenu pogledajte tehničku dokumentaciju Hipoidni reduktor serije BKM ili se obratite stručnjaku za kontrolu pokreta. Budućnost prijenosa snage pod pravim kutom je hipoidna, a obitelj BKM prednjači.
