Koje su pozicije ugradnje (M1-M6) dostupne za reduktore serije S?

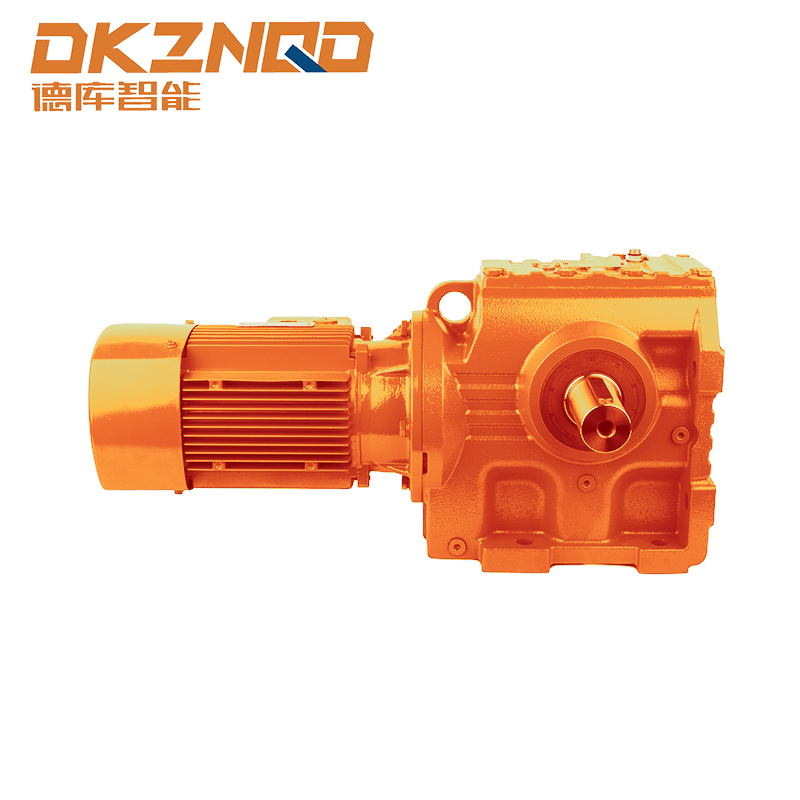

Uvod u motore s pužnim reduktorom S serije

The Motor s pužnim reduktorom serije S naširoko se koristi u industrijskim strojevima zbog svog kompaktnog dizajna, prijenosa velikog momenta i pouzdanosti u različitim radnim uvjetima. Razumijevanje položaji za ugradnju (M1-M6) ovih prijenosnika ključan je za inženjere i dizajnere sustava koji žele postići optimalne performanse i osigurati mehaničku kompatibilnost.

Ovaj članak istražuje specifične položaje ugradnje dostupne za reduktore serije S, istražujući njihove konfiguracije, prednosti i praktične primjene u raznim industrijama.

Pregled položaja ugradnje (M1-M6)

Reduktori serije S dizajnirani su da podržavaju višestruke orijentacije ugradnje, kategorizirane od M1 do M6. Svaki položaj ugradnje odgovara jedinstvenom rasporedu ulaznog i izlaznog vratila u odnosu na kućište motora. Odabir ispravnog položaja ugradnje utječe na:

• Radna učinkovitost i isporuka zakretnog momenta
• Jednostavnost ugradnje u ograničenim prostorima
• Dostupnost održavanja i sigurnosna usklađenost

U nastavku je detaljno objašnjenje svakog položaja ugradnje i njegove primjene:

Položaj M1: Horizontalnona montaža na nogu

Položaj ugradnje M1 odnosi se na vodoravnu ugradnju s reduktorom postavljenim na postolje ili platformu. Izlazno vratilo je paralelno s bazom, što ga čini idealnim za:

• Transportne trake i sustavi za rukovanje materijalom
• Strojevi za pakiranje gdje se preferira montaža na razini poda
• Primjene koje zahtijevaju stabilno poravnanje pod velikim opterećenjima zakretnim momentom

Prednosti M1 montaže uključuju jednostavan pristup za podmazivanje i pregled , i kompatibilnost sa standardiziranim osnovnim dimenzijama koje se obično koriste u postavkama industrijskog zupčanika.

Položaj M2: Horizontalna montaža na prirubnicu

Konfiguracija M2 uključuje vodoravnu ugradnju s prirubnicom na kraju izlazne osovine za izravno spajanje. Ova orijentacija je pogodna za:

• Izravna integracija u rotirajuće strojeve bez dodatnih nosača
• Pumpe, kompresori i pogoni ventilatora kod kojih je poravnanje osovine kritično
• Primjene koje zahtijevaju kompaktnu instalaciju u ograničenom horizontalnom prostoru

Montaža prirubnice M2 smanjuje prijenos vibracija i pojednostavljuje instalaciju u usporedbi s alternativama koje se montiraju na nogu.

Položaj M3: okomita osovina prema dolje

U konfiguraciji M3, izlazna osovina je okrenuta prema dolje. Ovo je osobito korisno pri spajanju na vertikalno orijentirane strojeve, kao što su:

• Miješalice i mješalice u kemijskim ili prehrambenim postrojenjima
• Vertikalni transporteri i elevatori
• Primjene koje zahtijevaju izravni pogon prema dolje s minimalnim produljenjem osovine

Ova orijentacija montaže zahtijeva pažljivo razmatranje podmazivanja i brtvljenja zbog gravitacijska distribucija nafte duž zupčanika.

Položaj M4: okomita osovina gore

M4 je obrnuto od M3, gdje je izlazna osovina usmjerena prema gore. Obično se primjenjuje u:

• Žlicasti elevatori i vertikalni transporteri s kretanjem prema gore
• Industrijske miješalice gdje prijenos okretnog momenta treba pomicati materijal prema gore
• Situacije u kojima je prijenosnik ugrađen ispod spojenog mehanizma za kompaktno okomito poravnanje

Položaj M4 zahtijeva optimizirano usmjeravanje podmazivanja kako bi se osigurala ravnomjerna raspodjela ulja preko pužnih i spiralnih zupčanika.

Položaj M5: Horizontalna osovina montirana bočno

M5 predstavlja horizontalnu orijentaciju gdje je reduktor montiran bočno. Ova pozicija se bira za:

• Strojevi s ograničenim prostorom koji zahtijevaju bočnu ugradnju zupčanika
• Integracija u transportne sustave s pomaknutim pogonskim točkama
• Prijave kojima je potrebno poboljšano poravnanje između motora i pogonskog vratila s minimalnim otiskom

Bočna montaža može povećati mehaničku stabilnost u kompaktnim sustavima, ali mogu zahtijevati prilagođene nosače ili nosače.

Položaj M6: okomita prirubnica

Konfiguracija M6 kombinira okomitu orijentaciju osovine s montažom na prirubnicu. Ključne prednosti uključuju:

• Olakšava izravno spajanje na vertikalne motore ili pumpe
• Idealno za instalacije s ograničenjima visine ili gdje je prostor na podu ograničen
• Poboljšana raspodjela zakretnog momenta u vertikalnim primjenama s velikim opterećenjem

M6 pozicioniranje često zahtijeva precizno poravnanje i može imati koristi od toga nosači za prigušivanje vibracija kako bi se osigurala dugoročna operativna stabilnost.

Praktična razmatranja za odabir montaže

Odabir ispravne pozicije za montažu više je od mehaničke odluke - uključuje razmatranje radnog okruženja, dostupnosti i zahtjeva za održavanje. Inženjeri bi trebali razmotriti:

• Zahtjevi za smjer opterećenja i zakretni moment
• Distribucija podmazivanja i zadržavanje ulja u mjenjaču
• Prostorna ograničenja i integracija s postojećim strojevima
• Lakoća pregleda, lakoća servisiranja i usklađenost sa sigurnošću

Pridržavanje ovih razmatranja osigurava optimalne performanse i produljeni vijek trajanja reduktora.

Tablica usporedbe pozicija ugradnje serije S

Zaključak

Razumijevanje položaja ugradnje M1-M6 za Motor s pužnim reduktorom serije S omogućuje inženjerima donošenje informiranih odluka o instalaciji, prijenosu zakretnog momenta i dugovječnosti sustava. Svaki položaj nudi jedinstvene prednosti prilagođene specifičnim radnim potrebama, osiguravajući pouzdan rad reduktora u različitim industrijskim scenarijima.

Pravilan odabir, u kombinaciji s razmatranjem podmazivanja, poravnanja i pristupačnosti, može značajno poboljšati performanse i učinkovitost održavanja industrijskih sustava zupčanika.

FAQ

P1: Koja je razlika između položaja ugradnje M1 i M2?

M1 se montira horizontalno na nogu, dok M2 koristi prirubnicu za horizontalnu montažu, pogodnu za izravno spajanje sa strojevima i poboljšanu kontrolu vibracija.

P2: Može li reduktor serije S raditi u okomitim položajima?

Da, M3, M4 i M6 dopuštaju okomitu ugradnju, uz posebnu pozornost na podmazivanje i poravnanje kako bi se osigurao pouzdan rad.

P3: Koji je položaj za montažu najbolji za prostorno ograničene postavke?

M5 (horizontalna bočna montaža) i M6 (vertikalna prirubnica) idealni su za kompaktne instalacije gdje je prostor na podu ograničen.

P4: Utječu li položaji ugradnje na zahtjeve održavanja?

Da, položaji poput M3 i M4 zahtijevaju pažljivo usmjeravanje podmazivanja, dok M1 i M2 omogućuju lakši pristup za pregled i servis.
