Koje su prednosti motora s spiralnim reduktorom?

Zašto su motori s spiralnim reduktorom najbolji izbor

Ponuda motora sa spiralnim reduktorima vrhunska učinkovitost, tiši rad i veća nosivost u usporedbi s alternativama čeonim ili pužnim zupčanicima. Njihov nagnuti dizajn zuba omogućuje postupno spajanje, što ravnomjernije raspoređuje silu i smanjuje mehanički stres. Za industrije koje zahtijevaju pouzdan, kontinuirani prijenos energije - od transportnih sustava do opreme za miješanje - motori s spiralnim reduktorom dosljedno nadmašuju i izdržljivost i energetsku učinkovitost.

U praktičnom smislu, motor s spiralnim reduktorom može postići učinkovitosti prijenosa do 98% po stupnju prijenosa , što ga čini jednom od energetski najučinkovitijih opcija dostupnih u tehnologiji industrijskog pogona.

Ključne prednosti motora s spiralnim reduktorom

1. Visoka učinkovitost prijenosa

Helikoidna geometrija zuba omogućuje istovremeno zahvaćanje više zuba, raspoređujući opterećenje preko veće kontaktne površine. Ovo rezultira ocjene učinkovitosti obično između 95% i 98% po stupnju, smanjujući rasipanje energije i dugoročno smanjujući operativne troškove. Za pogone koji rade s motorima s reduktorima 24 sata dnevno, 7 dana u tjednu, ovo povećanje učinkovitosti izravno se pretvara u mjerljive uštede na računima za struju.

2. Glatki i tihi rad

Za razliku od čeličnih zupčanika koji naglo zahvaćaju zube, spiralni zupčanici progresivno zahvaćaju duž površine zuba. Ovo postupno uključivanje eliminira udarno opterećenje i značajno smanjuje vibracije i buku. Razine buke obično su 10-15 dB niže od usporedivih rasporeda čeličnih zupčanika, što je kritično u preradi hrane, farmaceutskoj proizvodnji i drugim okruženjima osjetljivim na buku i vibracije.

3. Visoka nosivost

Kontakt zuba koji se preklapa svojstven spiralnim zupčanicima znači da je opterećenje u svakom trenutku podijeljeno na više zuba. To omogućuje rukovanje motorima s spiralnim reduktorom izlazni okretni moment u rasponu od nekoliko Nm do desetaka tisuća Nm , što ih čini prikladnima za teške primjene kao što su rukovanje materijalom, ekstruderi i industrijske miješalice.

4. Kompaktan i modularan dizajn

Moderni motori s spiralnim reduktorom projektirani su za kompaktan otisak. Njihova modularna konstrukcija omogućuje inženjerima da kombiniraju različite snage motora i prijenosne omjere kako bi zadovoljili specifične zahtjeve primjene bez dizajniranja prilagođenog pogona. Ova svestranost skraćuje vrijeme instalacije i pojednostavljuje planiranje održavanja .

5. Dug životni vijek i malo održavanja

Smanjeno udarno opterećenje i ravnomjerna raspodjela sile u spiralnim zupčanicima rezultiraju manjim trošenjem zuba i ležajeva zupčanika. S pravilnim podmazivanjem motori s spiralnim reduktorom obično postižu životni vijek veći od 20.000 radnih sati pod naznačenim uvjetima, smanjujući neplanirane zastoje i troškove održavanja.

Spiralni u odnosu na druge vrste motora s reduktorom: izravna usporedba

Razumijevanje usporedbe motora s spiralnim reduktorom s drugim uobičajenim tipovima pomaže razjasniti zašto su tako naširoko specificirani u industrijskim primjenama.

Podaci jasno pokazuju da motori s spiralnim reduktorom postižu najbolju ravnotežu između učinkovitosti, kontrole buke i nosivosti za većinu slučajeva industrijske uporabe.

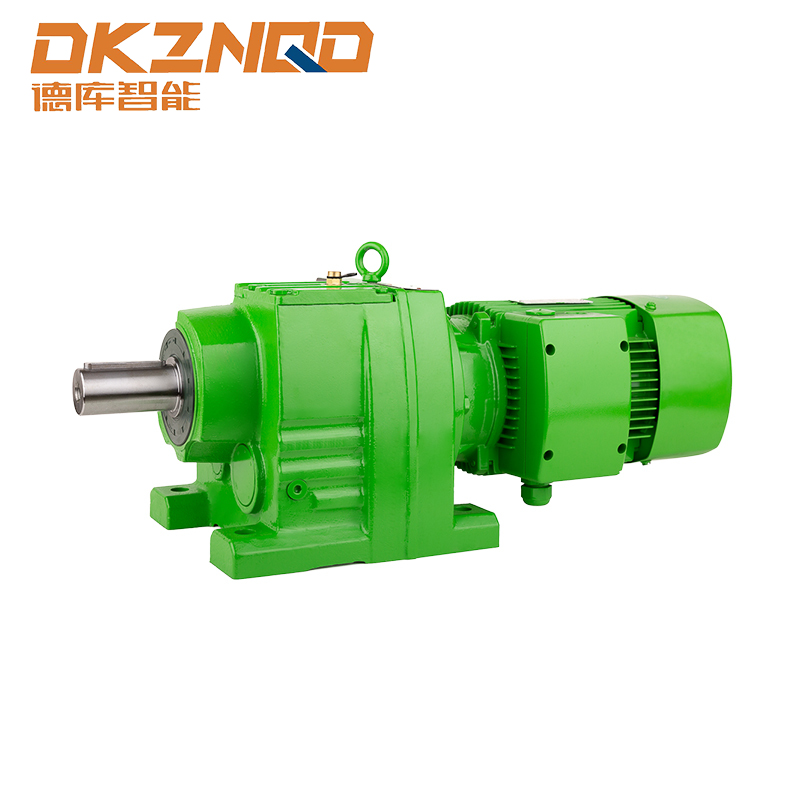

Motor s spiralnim reduktorom serije R: reprezentativni primjer

The Motor s spiralnim zupčanikom serije R je široko prihvaćena inline spiralna konfiguracija motora s reduktorom koja predstavlja primjer gore opisanih prednosti. Njegov koaksijalni raspored osovine olakšava integraciju u postojeće rasporede strojeva bez potrebe za složenim adapterima za spojke.

Ključne karakteristike dizajna serije R uključuju:

• Prijenosni omjeri obično od 1,3:1 do preko 289:1 , nudeći široku fleksibilnost smanjenja brzine
• Visokoprecizno brušenje zupčanika za smanjenu buku i produljeni životni vijek zupčanika
• Mogućnosti modularne montaže uključujući varijante za montažu na nogu, montažu na prirubnicu i osovinu
• Kompatibilan sa standardnim IEC i NEMA okvirima motora za jednostavno uparivanje ili zamjenu motora
• Zatvoreno kućište prikladno za prašnjava okruženja ili okruženja s pranjem

Ova kombinacija fleksibilnosti i robusnih performansi čini seriju R idealnim rješenjem u industrijama kao što su logistika, hrana i piće, pakiranje i rukovanje materijalima.

Tipični scenariji primjene

Motori s spiralnim reduktorom nalaze se u širokom spektru industrijskih primjena zbog svoje prilagodljivosti i dosljednosti performansi:

• Trakasti i lančani transporteri — glatka isporuka zakretnog momenta sprječava klizanje remena i smanjuje trošenje komponenti transportera
• Mješalice i miješalice — veliki zakretni moment pri maloj brzini rukuje viskoznim materijalima bez pregrijavanja
• Kompresori i ventilatori — visoka učinkovitost smanjuje potrošnju energije u kontinuiranim ciklusima rada
• Strojevi za pakiranje — tihi rad i precizna kontrola brzine ispunjavaju zahtjeve higijene i točnosti
• Pogoni pumpi — pouzdani izlaz osovine prilagođava se zahtjevima promjenjivog protoka
• Sustavi dizalica i dizalica — visoka nosivost s glatkim ubrzavanjem i usporavanjem

Čimbenici koje treba uzeti u obzir pri odabiru motora s spiralnim reduktorom

Odabir pravog motora s spiralnim reduktorom zahtijeva procjenu nekoliko ključnih parametara kako bi se osigurala pouzdana, dugoročna izvedba:

1. Potreban izlazni moment i brzina — definirati prijenosni omjer i potrebnu snagu motora
2. Radni ciklus — kontinuirani rad zahtijeva različite toplinske vrijednosti od rada s prekidima
3. Faktor usluge — aplikacije sa udarnim opterećenjima ili čestim paljenjima zahtijevaju višu ocjenu servisnog faktora
4. Montažna konfiguracija — orijentacija osovine, montaža na nogu ili prirubnicu i raspoloživi prostor za ugradnju
5. Uvjeti okoliša — IP ocjena za zaštitu od prašine i vlage, temperaturni raspon i izloženost kemikalijama
6. Vrsta podmazivanja — sintetička maziva produljuju intervale izmjene i podržavaju šire temperaturne raspone

Uspostavljanje točnih parametara u fazi specifikacije sprječava preuranjene kvarove i izbjegava kasnije skupe naknadne ugradnje.

FAQ

P1: Koja je glavna prednost spiralnih zupčanika u odnosu na cilindrične zupčanike?

Spiralni zupčanici zahvaćaju se postupno, a ne odjednom, što smanjuje buku, vibracije i udarno opterećenje. To rezultira glatkijim radom i većom nosivošću za istu veličinu mjenjača.

P2: Koliko je učinkovit motor s spiralnim reduktorom?

Jednostupanjski motor s spiralnim reduktorom obično postiže 95–98% učinkovitosti prijenosa . Višestupanjske jedinice su nešto niže, ali još uvijek znatno učinkovitije od alternativnih pužnih zupčanika.

P3: Što znači oznaka "R Series"?

Serija R odnosi se na linijsku (koaksijalnu) konfiguraciju spiralnog motora s reduktorom gdje su ulazna i izlazna osovina na istoj osi. To je široko standardiziran dizajn prikladan za širok raspon industrijskih primjena.

P4: Mogu li se motori s spiralnim reduktorima koristiti u okruženjima za preradu hrane?

Da. Modeli s odgovarajućim IP ocjenama i mazivima za hranu posebno su dizajnirani za preradu hrane, pića i farmaceutska okruženja gdje su higijena i otpornost na ispiranje ključni.

P5: Koliko često je potrebno održavanje motora s spiralnim reduktorom?

U normalnim uvjetima, glavni zadatak održavanja je pregled i zamjena maziva - obično svaki put 10.000–20.000 radnih sati ovisno o vrsti maziva i radnoj temperaturi. Sintetička maziva omogućuju dulje intervale.

P6: Koji su prijenosni omjeri dostupni za motore s spiralnim reduktorom serije R?

Jedinice serije R obično nude prijenosne omjere od približno 1,3:1 do 289:1 ili više , ovisno o broju stupnjeva prijenosa i specifičnom odabranom modelu.

P7: Jesu li motori s spiralnim reduktorom prikladni za primjene pogona s promjenjivom brzinom (VFD)?

Da. Motori s spiralnim reduktorom potpuno su kompatibilni s pogonima s promjenjivom frekvencijom. Korištenje VFD-a u kombinaciji s motorom sa spiralnim reduktorom nudi preciznu kontrolu brzine i može dodatno poboljšati energetsku učinkovitost u različitim uvjetima opterećenja.
