Kako se motor s pužnim reduktorom može usporediti s motorima s planetarnim reduktorom?

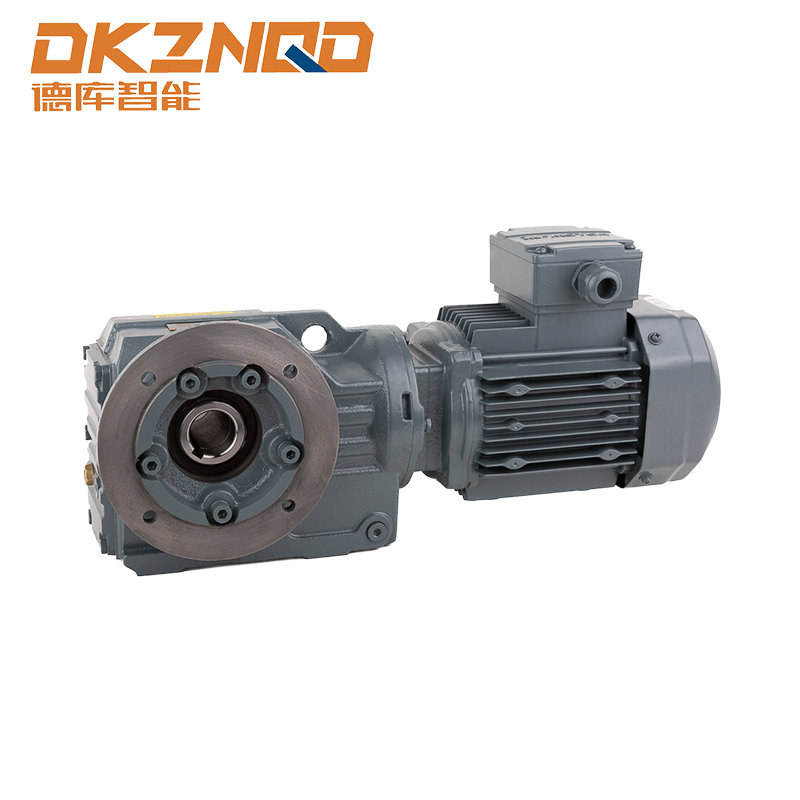

A pužni motor s pužnim reduktorom predstavlja ključnu kategoriju mehaničkih pogonskih sustava, široko korištenih u industrijskoj automatizaciji, rukovanju materijalima i preciznoj opremi. Njegov jedinstveni dizajn kombinira spiralni zupčanik s pužnim mehanizmom, što omogućuje prijenos visokog momenta u kompaktnoj konfiguraciji. Tijekom proteklih desetljeća inženjeri i dizajneri uspoređivali su pužni motor s pužnim reduktoroms posebno s drugim pogonskim rješenjima motori s planetarnim reduktorima , za procjenu učinkovitosti, trajnosti i prikladnosti primjene.

Razumijevanje razlika između a pužni motor s pužnim reduktorom i a motor s planetarnim reduktorom zahtijeva temeljito ispitivanje načela dizajna, radnih karakteristika, metrike performansi i razmatranja održavanja.

Principi projektiranja i mehanička struktura

The pužni motor s pužnim reduktorom karakterizira pužna osovina koja zahvaća spiralni zupčanik. Ova konfiguracija nudi višestruko povećanje okretnog momenta uz zadržavanje male površine. Kutni navoji puža postupno zahvaćaju zube zupčanika, što rezultira glatkijim kretanjem i smanjenim udarnim opterećenjem. Inherentni dizajn također dopušta mogućnosti samozaključavanja , koji može spriječiti vožnju unatrag u određenim primjenama.

Nasuprot tome, a motor s planetarnim reduktorom ima središnji sunčani zupčanik okružen s više planetnih zupčanika koji se okreću unutar prstenastog zupčanika. Ova konfiguracija ravnomjerno raspoređuje opterećenje među planetima, pružajući visoku učinkovitost i kompaktnu veličinu za aplikacije velike brzine. Iako oba sustava postižu multiplikaciju okretnog momenta, raspodjela opterećenja i obrasci mehaničkog kontakta značajno se razlikuju, utječući na karakteristike učinkovitosti, trošenja i buke.

Tablica 1: Strukturna usporedba između motora s pužnim reduktorom i motora s planetarnim reduktorom

Karakteristike izvedbe

Mogućnosti momenta i brzine

A pužni motor s pužnim reduktorom ističe se u primjenama koje zahtijevaju veliki okretni moment pri maloj izlaznoj brzini. Njegova mehanička prednost omogućuje manjem motoru isporuku značajne sile. Dizajn je posebno koristan kada kontinuirano rukovanje teretom je bitno. Međutim, zbog kliznog kontakta između puža i zupčanika, učinkovitost se obično kreće između 40% i 70% , što je niže nego kod planetarnih sustava.

Motori s planetarnim reduktorima , naprotiv, pružiti visoka učinkovitost , često prelazeći 90% pod optimalnim uvjetima opterećenja. Prikladni su za primjene koje zahtijevaju brzo ubrzanje, rotaciju velikom brzinom ili minimalni gubitak energije. Uključivanje s više stupnjeva prijenosa smanjuje lokalizirani stres, pridonoseći dosljednim performansama pod različitim zahtjevima okretnog momenta.

Buka i vibracije

Stvaranje buke kritičan je faktor pri odabiru pogonskih sustava. The pužni motor s pužnim reduktorom proizvodi niže vibracije zbog postupnog uključivanja, ali klizna priroda kontakta puž-zub može generirati umjerenu radnu buku pod velikim opterećenjem. Za sredine u kojima smanjenje buke je prioritet, pozornost se mora posvetiti podmazivanju i dizajnu kućišta.

Planetarni motori s reduktorom obično pokazuju niže razine buke zbog ravnomjerno raspoređenog opterećenja i kotrljajućeg kontakta, umjesto kliznog kontakta. Kao rezultat toga, često im se daje prednost u precizni strojevi i robotika , gdje je besprijekoran rad ključan.

Učinkovitost i potrošnja energije

Učinkovitost izravno utječe na operativne troškove i održivost sustava. Dok je pužni motor s pužnim reduktoroms nude kompaktna rješenja zakretnog momenta, njihov mehanizam s kliznim kontaktom rezultira većim gubitkom energije. Odabir odgovarajućeg podmazivanja i održavanje ispravnog poravnanja mogu ublažiti gubitke učinkovitosti. Za dugotrajne energetski osjetljive operacije, planetarni motori s reduktorom mogu ponuditi prednosti, osobito u primjenama pri velikim brzinama ili kontinuiranom radu.

Tablica 2: Usporedba metrike izvedbe

Prikladnost primjene

Primjena motora s pužnim reduktorom

The pužni motor s pužnim reduktorom naširoko se koristi u sustavima koji zahtijevaju visok okretni moment, kompaktan dizajn i značajke samozaključavanja . Tipične primjene uključuju:

• Pogoni transportera u industrijskim okruženjima
• Mehanizmi za podizanje i dizanje
• Automatizirana vrata i pristupni sustavi
• Strojevi za pakiranje koji zahtijevaju rad s malom brzinom i velikim opterećenjem

Mogućnost samozaključavanja čini ga povoljnim u sigurnosno kritične aplikacije , gdje se mora izbjeći nenamjerna vožnja unatrag.

Primjena motora s planetarnim reduktorom

Motori s planetarnim zupčanicima obično se nalaze u zahtjevnim scenarijima visoka učinkovitost, high-speed operation, and precise motion control , kao što su:

• Robotika i automatizacija
• Alatni strojevi sa zahtjevima promjenjive brzine
• Električna vozila i oprema za mobilnost
• Servo pogonjeni sustavi s povratnom spregom

Njihov kompaktni dizajn s raspodijeljenim opterećenjem omogućuje performanse velike brzine bez pretjeranog stvaranja topline , što ih čini idealnim za energetski svjesne i precizne primjene.

Trajnost i održavanje

A pužni motor s pužnim reduktorom zahtijeva posebnu pozornost na podmazivanje i poravnavanje kako bi se osigurala dugovječnost. Klizanje između puža i zuba zupčanika može generirati toplinu i habanje, osobito pod velikim okretnim momentom ili kontinuiranim radom. Redovita provjera, pravilan odabir masti i poboljšanja dizajna kućišta mogu produžiti vijek trajanja.

Motori s planetarnim reduktorima, zbog kotrljajućeg kontakta i raspodijeljenog momenta, često pokazuju manje stope trošenja . Ležajevi i zupčanici u planetarnim konfiguracijama obično doživljavaju manje lokalizirano naprezanje, smanjujući učestalost održavanja. Međutim, brtvljenje i podmazivanje ostaju kritični za održavanje dosljednih performansi u prašnjavim ili visokotemperaturnim okruženjima.

Razmatranja troškova

Prilikom ocjenjivanja pužni motor s pužnim reduktoroms i planetary gear motors, cost is a crucial factor. Helical worm systems may be jeftinije za aplikacije s malim brzinama i velikim momentom zbog jednostavnijih procesa izrade. Međutim, gubici energije i veća potreba za održavanjem mogu utjecati na ukupni trošak vlasništva .

Motori s planetarnim zupčanicima često imaju veće početne troškove, ali vrhunska učinkovitost, dulji radni vijek i smanjeni zastoji mogu dovesti do bolju dugoročnu vrijednost u primjenama koje zahtijevaju trajne performanse i precizan rad.

Smjernice za odabir

Odabir optimalnog pogonskog sustava zahtijeva razumijevanje zahtjeva primjene, uključujući moment, brzinu, učinkovitost i prostorna ograničenja. Motori s pužnim reduktorom pogodni su za:

• Primjene male brzine, velikog momenta
• Situacije u kojima je potrebno samozaključavanje
• Sustavi u kojima je prihvatljiva umjerena energetska učinkovitost

Motori s planetarnim reduktorima imaju prednost kada:

• Rad velike brzine i energetska učinkovitost su prioriteti
• Glatko i precizno kretanje je kritično
• Potreban je dug radni vijek uz smanjeno održavanje

Razmatranja dizajna i prilagodbe

Inženjeri mogu prilagoditi pužni motor s pužnim reduktoroms zadovoljiti specifične zahtjeve, kao što su:

• Podešavanje prijenosnog omjera za ciljnu brzinu i moment
• Specijalizirano podmazivanje za smanjenje trenja i topline
• Preinake kućišta za poboljšanje smanjenja buke i trajnosti

Planetarni motori s reduktorom također se mogu prilagoditi specifičnim potrebama, uključujući:

• Visoko precizna obrada zupčanika za minimalan zazor
• Kompaktna integracija sa servo ili koračnim motorima
• Optimizirani putovi podmazivanja za kontinuirani rad

Pravilan odabir dizajna osigurava pouzdanost sustava, učinkovitost i sigurnost kroz različite industrijske primjene.

Sažetak prednosti i ograničenja

Motor s pužnim reduktorom

Prednosti:

• Visoki okretni moment u kompaktnoj konfiguraciji
• Mogućnost samozaključavanja
• Glatko zahvaćanje i amortizacija udaraca

Ograničenja:

• Niža učinkovitost u usporedbi s planetarnim sustavima
• Umjereni zahtjevi za održavanjem
• Potencijalno stvaranje topline pod kontinuiranim opterećenjem

Motor s planetarnim reduktorom

Prednosti:

• Visoka učinkovitost i dosljedna izvedba
• Distribuirano opterećenje smanjuje trošenje
• Nizak nivo buke i vibracija

Ograničenja:

• Veći početni trošak
• Ograničena sposobnost samozaključavanja
• Složenija montaža i dizajn

Zaključak

Usporedba između a pužni motor s pužnim reduktorom i a motor s planetarnim reduktorom ističe različite filozofije dizajna i prikladnost primjene. Dok je pužni motor s pužnim reduktoroms pružaju kompaktna rješenja visokog momenta sa značajkama samozaključavanja, motori s planetarnim reduktorima ističu se u učinkovitosti, velikom brzinom rada i tihim okruženjima. Pažljivo razmatranje operativnim zahtjevima, prostornim ograničenjima i mogućnostima održavanja je bitan za odabir optimalnog pogonskog sustava.

FAQ

P1: Koje industrije obično koriste motore s pužnim reduktorom?
A1: Motori s pužnim reduktorom naširoko se primjenjuju u industrijskoj automatizaciji, rukovanju materijalima, strojevima za pakiranje i sustavima za podizanje zbog svog velikog zakretnog momenta i mogućnosti samozaključavanja.

P2: Mogu li se motori s pužnim reduktorom koristiti u primjenama velikih brzina?
A2: Motori s pužnim reduktorom općenito su optimizirani za niske do srednje brzine. Za aplikacije pri velikim brzinama, planetarni motori mogu ponuditi bolju učinkovitost i izdržljivost.

P3: Koliko često treba održavati motor s pužnim reduktorom?
A3: Održavanje ovisi o opterećenju i radnim uvjetima. Preporučuje se redovita provjera podmazivanja, poravnanja i cjelovitosti kućišta kako bi se spriječilo trošenje i oštećenja uzrokovana toplinom.

P4: Jesu li motori s planetarnim reduktorom energetski učinkovitiji od motora s pužnim reduktorom?
A4: Da. Zbog kotrljajućeg kontakta i raspodijeljenog opterećenja, motori s planetarnim reduktorima obično imaju veću mehaničku učinkovitost, posebno u uvjetima velike brzine ili kontinuiranog rada.

P5: Mogu li motori s pužnim reduktorom spriječiti vožnju unazad?
A5: Mnogi motori s pužnim reduktorima imaju svojstva samozaključavanja, koja sprječavaju obrnuto kretanje, povećavajući sigurnost u primjenama podizanja i pozicioniranja.

Reference

1. Dudley, D. W., Handbook of Gear Design and Engineering , McGraw-Hill, 2019.
2. Smith, J., Sustavi industrijskih zupčanika: odabir, primjena i održavanje , Industrial Press, 2021.
3. Brown, L., Osnove mehaničkog pogona za automatizaciju , Elsevier, 2020.
